Driver LED à tension constante 60 W 0/1-10 V à intensité variable

Le pilote de LED à intensité variable 0/1-10 V à tension constante de 60 W de haute qualité de Starwell Factory est un processus de soudage spécial de coque en aluminium, une coque en aluminium et une dissipation thermique interne de gel de silice par conduction thermique, une utilisation plus stable, toutes les matières premières sont des marques de première ligne et les puces importées dépassent La conception de gradation profonde correspond au système de gradation intelligent de diverses marques sur le marché Anti-surtension 2KV, gradation douce, pas stroboscopique, faible bruit dans le processus de gradation

envoyer une demande

En tant que fabricant professionnel de pilotes de LED en Chine, Starwell souhaite vous fournir un pilote de LED à tension constante 60 W 0/1-10 V certifié CE, conçu pour une gradation profonde et douce et s'intègre parfaitement à la plupart des systèmes de gradation intelligents du marché. Le pilote fournit un éclairage sans scintillement et un bruit minimal lors du réglage. Il offre également une forte protection contre les surtensions jusqu'à 2 kV, ce qui en fait un choix durable et polyvalent pour les applications d'éclairage professionnelles.

Spécification

Modèle		PE-IL60DV24	PE-IL60DV12
SORTIR	Tension de sortie	24 Vcc	12 Vcc
	Tension de sortie maximale	2,5A	5A
	Tension de sortie sans charge	24 Vcc	12 Vcc
	Plage de puissance de charge	0-2,5A	0-5A
	Puissance de sortie	0-60W	0-60W
	Niveau stroboscopique	Pas de scintillement
	Plage de gradation	0 ~ 100 %, LED démarre à 0,03 % possible.
	Fréquence de gradation PWM	>3600Hz
	Précision actuelle	±3%
	Mode mise hors tension	fonction de mémoire lors de la mise hors tension
SAISIR	Interface de gradation	DALI (IEC62386)Courant de contrôle du signal < 2 mA
	Plage de tension d'entrée	100-250 VCA
	Fréquence	50/60Hz
	Courant d'entrée	<0,7A ac100v
	Facteur de puissance	PF>0,99/110 V AC (à pleine charge)
	THD	230Vac@THD <10% (à pleine charge)
	Efficacité(typ.)	89%	87%
	Alimentation en veille	0,4W
	Courant d'appel (typ.)	démarrage à froid180A/220ns@230Vac ac
	Anti-surtension	L-N : 2 kV
	Courant de fuite	<0,25mA/230Vca
ENVIRONNEMENT	Température de travail	ta : 45 ° C tc : 80 °C
	Humidité de travail	20 ~ 95 % HR, sans condensation
	Température de stockage, humidité	-40 ~ 80 °C, 10 ~ 95 % HR.
	Coefficient de température	±0,03%/°C(0-50)°C
	Vibration	10 ~ 500 Hz, 2G 12 min./1 cycle, période de 72 min. chacun le long des axes X, Y, Z.
PROTECTION	Protection contre la surchauffe	Ajustement ou désactivation intelligent du courant de sortie si la température du PCB ≥ 110 °C, récupération automatique.
	Protection contre les surcharges	Arrêtez la sortie lorsque la puissance nominale est ≥ 102 %, récupération automatique.
	Protection contre les courts-circuits	Arrêt automatique en cas de court-circuit, récupération automatique.
	Protection hors charge	tension constante de sortie.
SÉCURITÉ et CEM	Tension de tenue	I/P-O/P : 3 750 Vca
	Résistance d'isolement	I/P-O/P : 100 MΩ/500 VDC/25 °C/70 % RH
	Normes de sécurité	CEI/EN61347-1, CEI/EN61347-2-13
	Émission CEM	EN55015, EN61000-3-2 Classe C, IEC61000-3-3
	Immunité CEM	EN61000-4-2,3,4,5,6,8,11, EN61547
	Norme de test stroboscopique	IEEE 1789
AUTRES	Dimension	235 × 37 × 27 mm (L × l × H)
	Emballage	240 × 47 × 33 mm (L × l × H)
	Poids (G.W.)	350g±10g

Caractéristiques :

1. L'interface standard Dali est conforme aux normes Dali 144

2. Certification Dali2, membre Dali

3. La sortie de contrôle numérique est adoptée et il n'y a pas de stroboscope

4. Entrée CA générale internationale, plage 100-250 V

5. Refroidissement naturel par air, résistant à l'humidité, conduction thermique, processus de dissipation thermique au gel de silice

6. Courbe de gradation de profondeur auto-développée

7. Fonctions de protection multiples

8. Procédé de soudage spécial de l'aluminium, conception à très petit volume

9. Conforme à la norme ERP et la consommation électrique en veille est inférieure à 0,5 W

Application:

1. Bande lumineuse LED

2. Éclairage intelligent de villa

3. Il peut être connecté au système d'éclairage intelligent Dali

4. Éclairage du musée

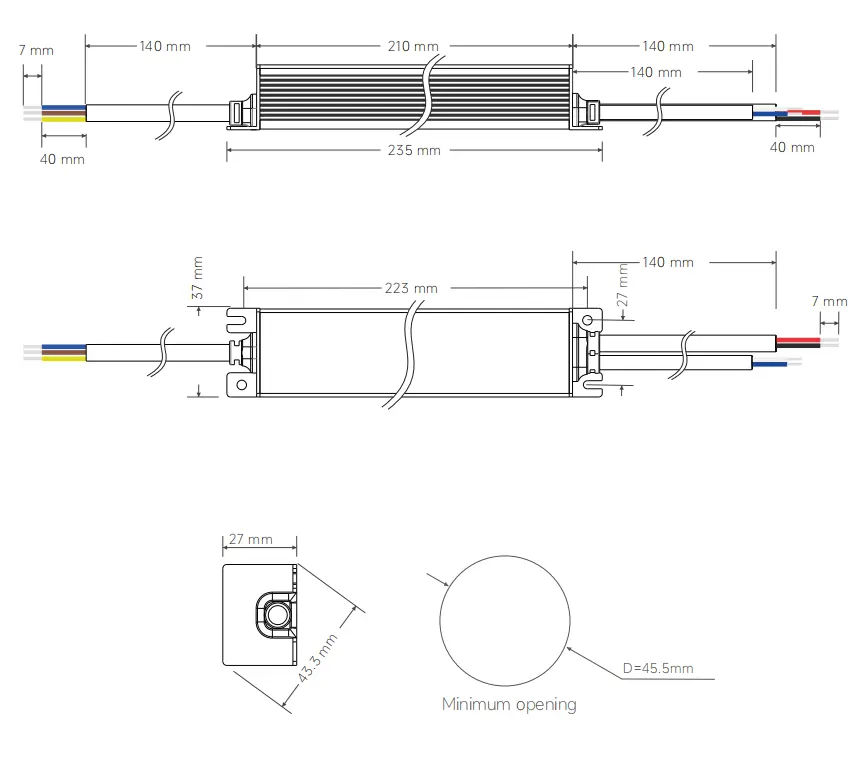

Dimensions :

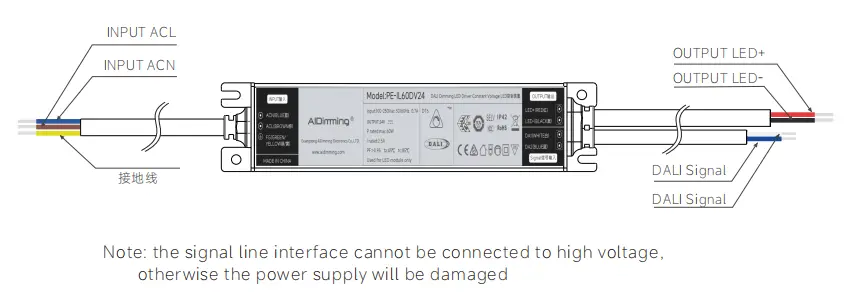

Câblage :

Mode d'emploi :

Sauf indication contraire, toutes les spécifications et paramètres sont mesurés à une charge nominale de 230 VAC en entrée et à une température ambiante de 25 ℃.

Câblez selon l'identification du produit et faites attention au sens positif et négatif ainsi qu'à la direction d'entrée et de sortie. Note:

Remarque 1 : veuillez vérifier si les bornes d'entrée et de sortie sont correctes après la mise sous tension ;

Remarque 2 : veuillez d'abord connecter la charge à la borne de sortie CC, puis connecter l'alimentation après avoir confirmé qu'il n'y a pas d'erreur ; en mode tension constante, si l'alimentation est allumée en circuit ouvert, veuillez d'abord débrancher l'alimentation, puis connecter la LED après que l'énergie électrique stockée dans la borne de sortie soit libérée ;

Remarque 3 : Ce pilote d'alimentation est utilisé pour les lampes LED. La plage de tension d'entrée de ce produit est de 100 à 250 V CA. Lorsqu'il est utilisé dans la plage de tension et de courant de sortie spécifiée, lorsque la température ambiante est de -20 ℃ à +45 ℃ et que la surface ne peut pas être recouverte de coton isolant thermique et d'autres objets qui entravent la dissipation thermique du produit, ce produit bénéficie d'une garantie gratuite de cinq ans dans un environnement qui répond aux conditions d'utilisation de ce produit.

1. Si l'alimentation ne s'allume pas après la première connexion électrique de l'équipement, débranchez les bornes d'entrée CA et vérifiez :

(1) d'un. Vérifiez s'il y a un mauvais contact aux bornes de sortie CC.

(2) la borne de sortie CC est négative.

(3) vérifiez si la borne d'entrée CA est en mauvais contact, dépannage après le test électrique.

(4) les données de lecture du signal de connexion sont configurées pour s'arrêter après le démarrage

2. Lorsque l'appareil est connecté électriquement, la LED s'allume, mais les lumières LED clignotent. Veuillez couper l'alimentation d'entrée AC, vérifier la sortie DC :

(1) les paramètres de conception de l’alimentation sont conformes à l’utilisation réelle des lampes et lanternes LED.

(2) Si vous avez d'autres questions ou problèmes lors de l'utilisation du produit, veuillez contacter notre société à temps pour communiquer et renvoyer les mauvaises informations. Nous vous aiderons activement à résoudre le problème.

Situation anormale et mode de traitement correspondant :

L'esclave Dali de l'interface d'éclairage adressable numérique (DALI) envoie des données uniquement à la demande du maître, c'est-à-dire en réponse à une commande.

Dans le même réseau Dali, il existe au maximum 64 unités esclaves, chacune avec une adresse courte distincte.

Vous pouvez également affecter une unité dépendante à un groupe. Jusqu'à 16 groupes peuvent exister simultanément et les unités esclaves peuvent appartenir à différents groupes.

Chaque unité peut configurer jusqu'à 16 scènes. Caractéristiques principales du protocole Dali

1) Communication série asynchrone

2) 1200 bauds, code Manchester

3) Signal différentiel à deux fils

4) Élevé lorsque la tension différentielle est supérieure à 9,5 V

5) Faible lorsque la tension différentielle est inférieure à 6,5 V

6) Traitement des communications par unité hôte

7) Le bus Dali peut connecter 64 appareils esclaves

8) Chaque esclave peut être adressé individuellement. Caractéristiques électriques Dali En état de repos, le bus Dali est au niveau haut, contrôlé par l'unité esclave.

1) N'interférez pas avec l'hôte lorsque la sortie est élevée

2) Lorsque la sortie est faible, les bus Dali peuvent être directement court-circuités.

3) Le courant maximum du bus Dali est de 250 mA.

4) La communication bidirectionnelle ne peut pas être effectuée simultanément.

5) La longueur maximale de la ligne de données est de 300 mètres, sinon la chute de tension ne doit pas dépasser 2 V.
