Pilote LED à tension constante à gradation 0-10V

Le driver de LED à tension constante à gradation 100 W 0-10 V de haute qualité de l'usine STARWELL est conçu pour les applications d'éclairage professionnelles nécessitant un contrôle précis et un fonctionnement fiable. Il dispose d'une sortie 12 V/24 V CC sélectionnable et d'une interface de gradation 0-10 V standard pour un réglage fluide et sans scintillement de la luminosité de 100 % à 0 %, compatible avec la plupart des systèmes de gradation modernes. Logé dans un boîtier en aluminium robuste avec un indice de protection IP42, ce pilote est conçu pour durer et dissiper efficacement la chaleur dans les environnements intérieurs où il peut être exposé à une légère poussière ou à une légère humidité. Sa conception compacte facilite une installation facile dans des espaces confinés.

envoyer une demande

En tant que fabricant professionnel de pilotes de LED en Chine, STARWELL souhaite vous fournir un pilote de LED à tension constante à gradation 0-10 V certifié CE, dont les principaux avantages incluent un rendement élevé, une sortie stable et des protections complètes (court-circuit, surtension, surchauffe). Il s'agit d'une solution d'alimentation idéale et rentable pour une large gamme d'installations LED, notamment les bandes lumineuses, la signalisation, les panneaux lumineux et l'éclairage paysager basse tension. Nous garantissons la qualité avec une garantie complète et un support technique dédié.

Caractéristiques du produit :

1. Gradation sans scintillement, super compatible avec les pilotes de gradation.

2. Contrôle numérique, pas de sortie de scintillement.

3. Entrée CA internationale, plage 100-250 V.

4. Refroidissement naturel par air, résistant à l'humidité, conduction thermique, processus de dissipation thermique en silicone.

5. Courbe de gradation de profondeur auto-développée.

6. Plusieurs fonctions de protection.

7. Processus de soudage spécial en alliage d'aluminium, conception à très petit volume.

8. Conforme ERP, consommation d'énergie en veille inférieure à 0,5 W

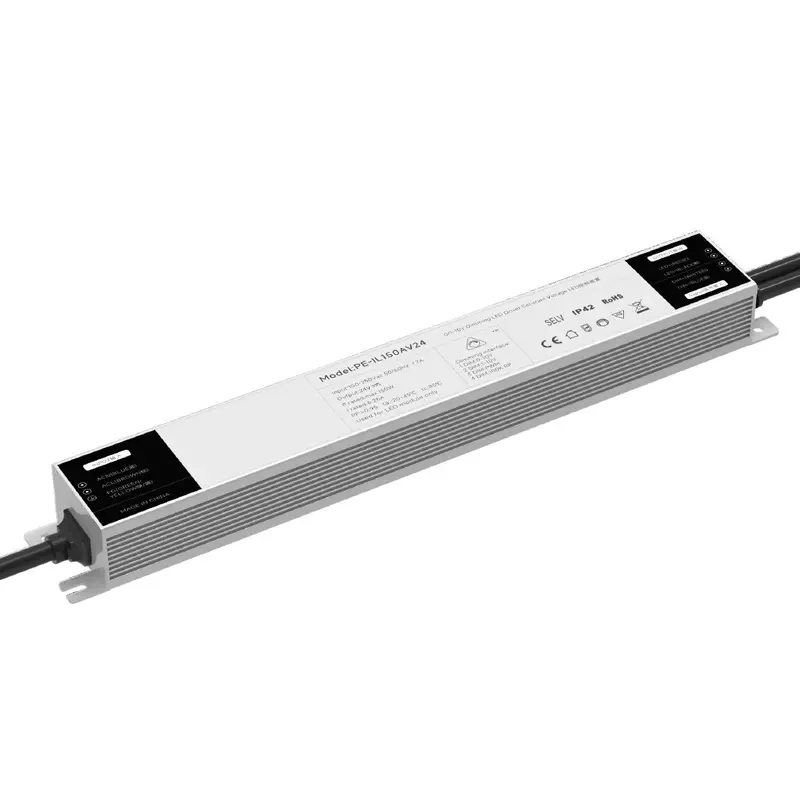

La série de drivers de LED à intensité variable à tension constante hautes performances Starwell est conçue pour offrir un contrôle et une fiabilité d'éclairage exceptionnels pour les applications commerciales, industrielles et architecturales. Disponible en puissances nominales de 60 W, 100 W et 150 W avec sortie 12 V ou 24 V CC sélectionnable par l'utilisateur, ce pilote polyvalent fournit la solution d'alimentation parfaite pour un large éventail d'installations LED, notamment l'éclairage en bande, la signalisation, l'éclairage d'armoire et l'éclairage paysager.

Caractéristiques techniques et capacités de gradation :

Les circuits intelligents du driver LED à tension constante 0-10 V prennent en charge la compatibilité de gradation universelle via plusieurs interfaces de contrôle : 0-10 V, 1-10 V, signal PWM et potentiomètre 100 K. Cette compatibilité étendue garantit une intégration transparente avec pratiquement tous les systèmes de gradation courants du marché, des simples gradateurs muraux aux systèmes de gestion de bâtiment (BMS) sophistiqués et aux commandes d'éclairage professionnelles (passerelles DALI, DMX). Bénéficiez de performances de gradation fluides et sans scintillement sur toute la plage de luminosité de 100 % à 0 %.

Fiabilité et qualité de fabrication :

Nous sommes tellement confiants dans la durabilité et les performances de nos pilotes que nous les soutenons avec une garantie complète de 5 ans, leader du secteur.

Composants haut de gamme : utilisation de condensateurs de marque de premier niveau et conception entièrement isolée pour une sécurité et une stabilité ultimes.

Protection robuste : protections complètes, notamment la protection contre les surcharges (OLP), la protection contre les surtensions (OVP), la protection contre les courts-circuits (SCP) et la protection contre la surchauffe (OTP).

Performances supérieures : un rendement élevé (jusqu'à 90 %), une faible ondulation et un faible bruit, ainsi qu'une excellente régulation de la charge garantissent des performances et une longévité optimales des LED.

Informations sur l'application et la commande :

Cette série de pilotes est classée IP42 pour une utilisation en intérieur et est logée dans un boîtier métallique compact pour une dissipation efficace de la chaleur. Pour des spécifications détaillées, des schémas de câblage et pour demander un devis de gros compétitif, veuillez contacter notre équipe commerciale. Laissez-nous vous fournir une solution d’alimentation d’éclairage fiable et à long terme.

Spécifications du pilote LED à tension constante Starwell 0-10 V à intensité variable :

Modèle		PE-IL100AV24	PE-IL100AV12
SORTIR	Tension de sortie	24 Vcc	12 Vcc
	Courant de sortie maximum	4,15 Vcc	8.3A
	Tension de sortie à vide	24,4 Vcc	12,2 Vcc
	Courant de sortie	0-4,15A	0-8,3A
	Puissance de sortie	0-100W	0-100W
	Niveau stroboscopique	Pas de scintillement
	Plage de gradation	0 ~ 100 %, la LED démarre à 0,3 % possible.
	Fréquence de gradation PWM	>3600Hz
	Précision actuelle	±3%
	Mode mise hors tension	Aucun signal de sortie de luminosité maximale

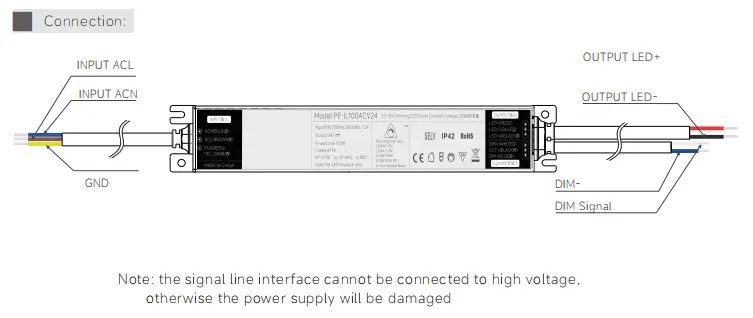

SAISIR	Interface de gradation	Courant d'interface de signal 0-10 V 1-10 V <2 ma/PUSH (P1 P2)
	Plage de tension d'entrée	100-250 VCA
	Fréquence	50/60Hz
	Courant d'entrée	<1,2A ac100v
	Facteur de puissance	PF>0,98/100 V AC (à pleine charge)
	THD	230Vac@THD <10% (à pleine charge)
	Efficacité (typ.)	91%
	Courant d'appel (typ.)	démarrage à froid 2A/760ns@230Vac
	Anti-surtension	L-N : 2 kV
	Courant de fuite	<0,25mA/230Vca
ENVIRONNEMENT	Température de travail	ta : -25 à 45°C ; TC : 85 °C
	Humidité de travail	20 ~ 95 % HR, sans condensation
	Température de stockage, humidité	-40 ~ 80 °C, 10 ~ 95 % HR.
	Coefficient de température	±0,03%/°C(0-50)°C
	Vibration	10 ~ 500 Hz, 2G 12 min./1 cycle, période de 72 min. chacun le long des axes X, Y, Z.
PROTECTION	Protection contre la surchauffe	Ajustement ou désactivation intelligent du courant de sortie si la température du PCB ≥ 110 °C, récupération automatique.
	Protection contre les surcharges	Arrêtez la sortie lorsque la puissance nominale est ≥ 102 %, récupération automatique.
	Protection contre les courts-circuits	Arrêt automatique en cas de court-circuit, récupération automatique.
	Protection hors charge	tension constante de sortie.
SÉCURITÉ et CEM	Tension de tenue	I/P-O/P : 3 750 Vca
	Résistance d'isolement	I/P-O/P : 100 MΩ/500 VDC/25 °C/70 % RH
	Normes de sécurité	CEI/EN61347-1, CEI/EN61347-2-13
	Émission CEM	EN55015, EN61000-3-2 Classe C, IEC61000-3-3
	Immunité CEM	EN61000-4-2,3,4,5,6,8,11, EN61547
	Norme de test stroboscopique	IEEE 1789

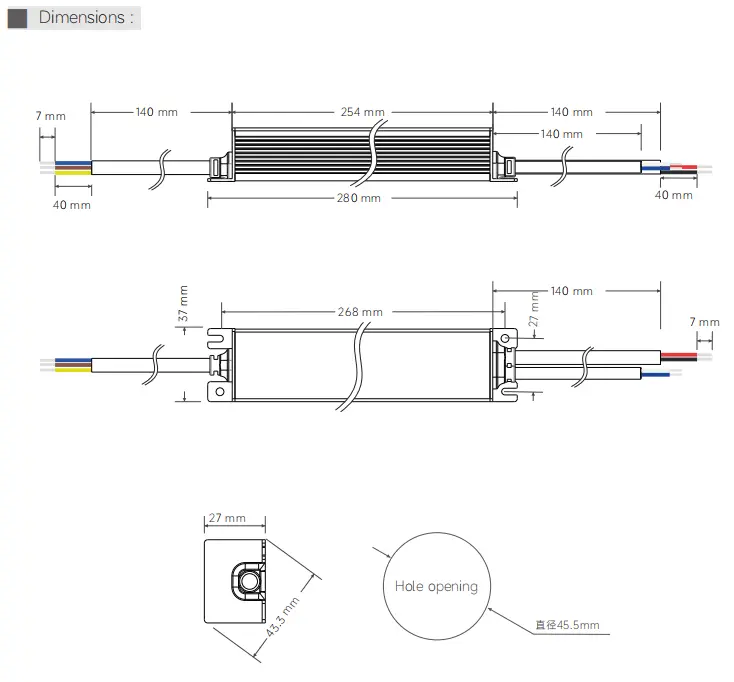

AUTRES	Dimension	2803727mm(L×L×H)
	Emballage	Boîte
	Poids (G.W.)	450g±10g
