Démontage du nouveau chargeur rapide GaN 140 W d'Apple

Le nouveau chargeur rapide 140 W d'Apple est livré avec un tout nouveau modèle A3607. En tant que tout nouvel accessoire de chargement conçu par Apple pour les appareils de nouvelle génération, l'exposition de l'A3607 a suscité une large attention de l'industrie sur les solutions de chargement des prochains appareils Apple.

Avec son apparence, sa taille et ses paramètres fondamentalement les mêmes que le modèle précédent, son architecture interne a-t-elle été ajustée ? Les composants principaux ont-ils été mis à niveau ? Avec ces questions, ChargerLAB a immédiatement procédé à un démontage détaillé du nouveau chargeur rapide Apple 140 W A3607 et va maintenant révéler sa véritable structure interne.

Apparition du chargeur rapide Apple 140W

L'emballage présente un design minimaliste classique, avec le logo Apple, le nom du produit et son apparence imprimés sur le devant.

Un autocollant des paramètres du produit est apposé sur le côté.

Un gros plan des paramètres sur l’autocollant sera présenté ultérieurement dans la section d’affichage physique du produit.

Le chargeur est compatible avec les appareils USB‑C et est officiellement recommandé pour une utilisation avec le MacBook Pro 16 pouces équipé d'un port MagSafe 3.

L'adaptateur secteur est fabriqué dans le pays, avec une date de production de 2026 et le modèle A3607.

Le colis comprend le chargeur et un manuel d'utilisation.

Le chargeur est enveloppé dans un papier protecteur pour éviter les rayures dans son état initial.

L'apparence du nouveau chargeur rapide 140 W d'Apple est identique au modèle précédent, avec une finition brillante et des transitions de coins arrondis.

Le logo Apple est centré à l'avant et à l'arrière du corps.

Les informations sur les paramètres du chargeur sont imprimées sur un côté du corps.

Paramètres du produit

Entrée : 100-240 V~ 50/60 Hz 2 A

(USB PD) Sortie : 5,2 V 3 A, 9 V 3 A, 15 V 5 A, 20,5 V 5 A, 28 V 5 A.

Le chargeur a passé les certifications CCC et KC.

Le nom du produit, le modèle et les précautions sont imprimés de l'autre côté du boîtier.

Le modèle du nouveau chargeur rapide 140 W d'Apple est l'A3607.

Le chargeur est équipé de broches chinoises standard pliables, avec des conceptions à double aile des deux côtés.

Les broches adoptent une conception de module indépendant classique et sont détachables et remplaçables.

Gros plan sur la base de fixation en forme de T, qui peut également servir de fil de terre.

Le boîtier du module est marqué d'une valeur nominale de 250 V ~ 2,5 A et Jabil Inc., indiquant que le module à broches est fourni par Jabil. Notamment, un clip métallique pour la fixation auxiliaire est ajouté à l'intérieur de la fente du module pour garantir que le module ne se desserre pas facilement après une utilisation à long terme.

De plus, la conception des broches est différente de l’ancienne version.

L'extrémité de sortie est équipée d'un seul port USB‑C avec un noyau en plastique blanc.

La coque du réceptacle du port USB‑C est également conçue indépendamment.

La longueur mesurée du nouveau chargeur rapide 140 W d'Apple est de 95,68 mm.

La largeur est de 74,35 mm.

L'épaisseur est de 28,51 mm.

Placés côte à côte avec l'ancien chargeur rapide au nitrure de gallium 140 W d'Apple A2452, l'apparence principale et les dimensions des nouveaux et des anciens adaptateurs secteur sont complètement identiques.

Perception intuitive de la taille du chargeur en main.

De plus, le produit pèse environ 285 g.

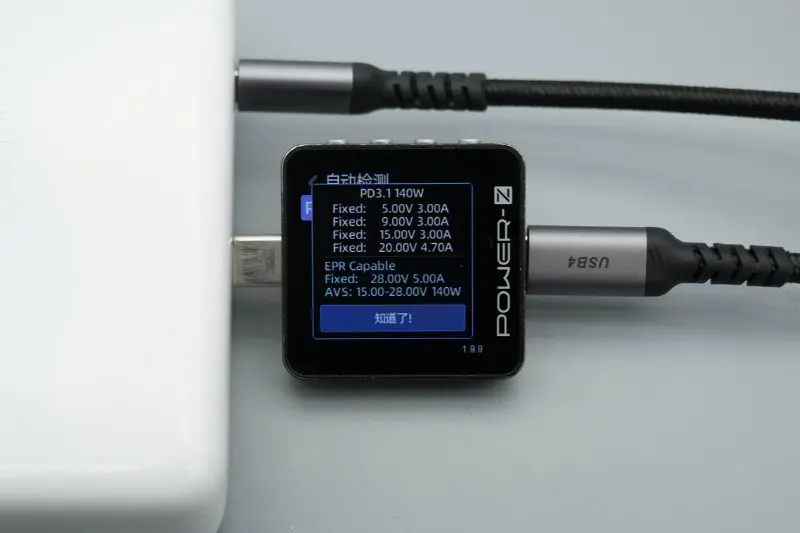

Testé avec ChargerLAB POWER‑Z KM003C pour détecter le protocole de sortie du port USB‑C, il prend en charge les protocoles de charge PD3.1 et DCP.

Le paquet PDO montre que le port USB‑C dispose également de cinq engrenages à tension fixe : 5 V 3A, 9V 3A, 15V 3A, 20V 4,7A, 28V 5A, ainsi qu'un engrenage de tension AVS 15-28V 140W.

Lorsque vous chargez un iPhone 17 Pro Max avec le nouveau chargeur rapide de 140 W d'Apple, la puissance de charge mesurée est d'environ 36,34 W.

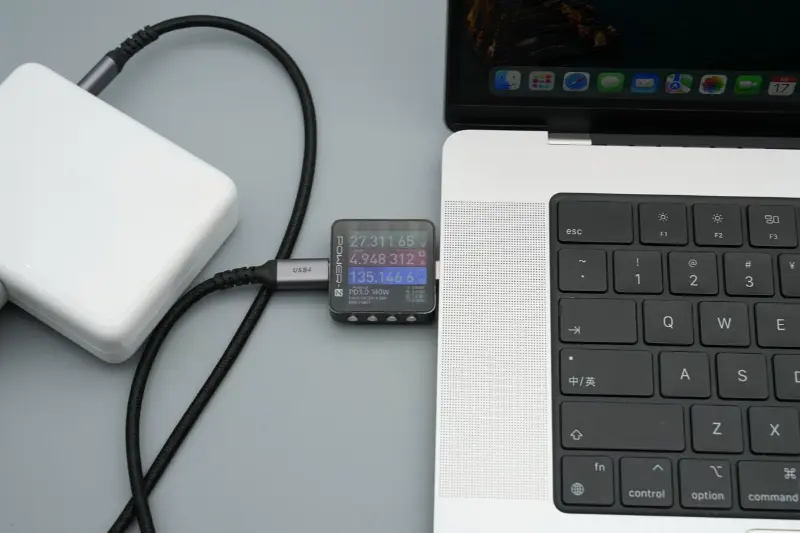

Lors du chargement d'un MacBook Pro, la puissance de charge mesurée est d'environ 135,15 W, permettant une charge rapide 28 V 5 A 140 W.

Démontage du chargeur rapide Apple 140 W

Le boîtier du chargeur s'ouvre en coupant sur le côté.

Le boîtier est très épais pour une protection solide, et les bords sont collés pour renforcer les modules internes.

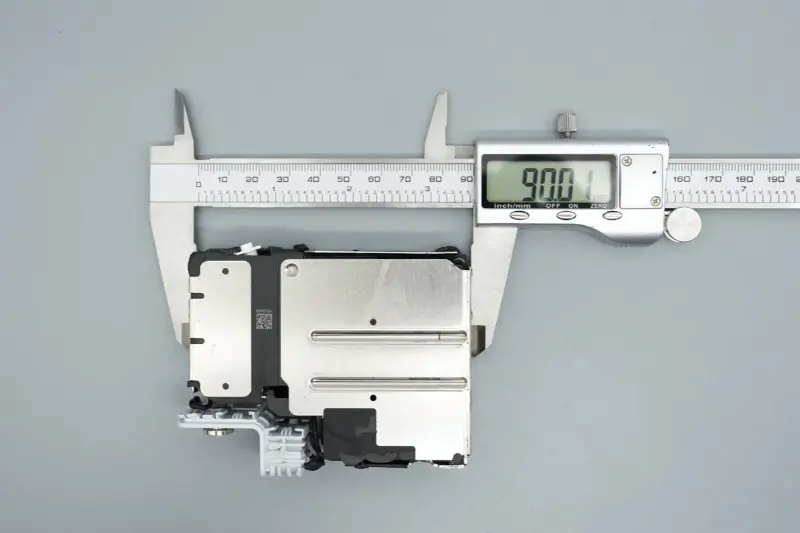

La longueur mesurée du module interne est de 90,01 mm.

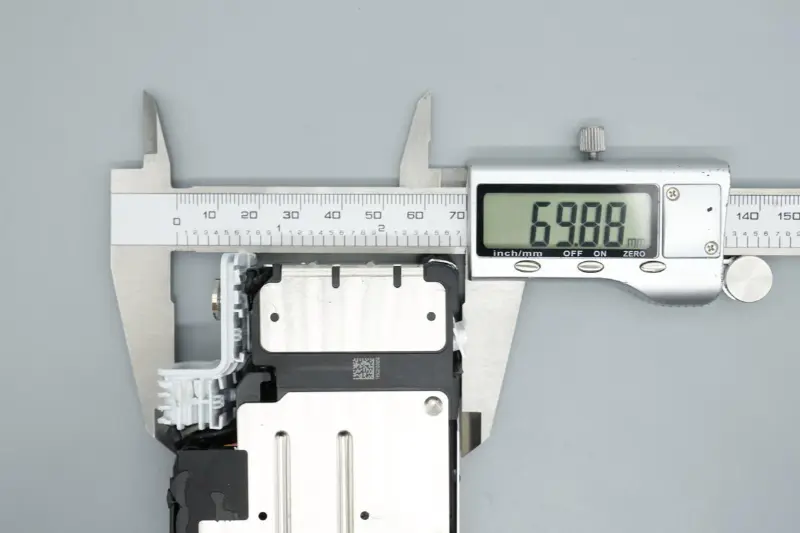

La largeur est de 69,88 mm.

L'épaisseur est de 23,52 mm.

Le module PCBA est recouvert de deux coques métalliques intégrées pour une dissipation thermique uniforme.

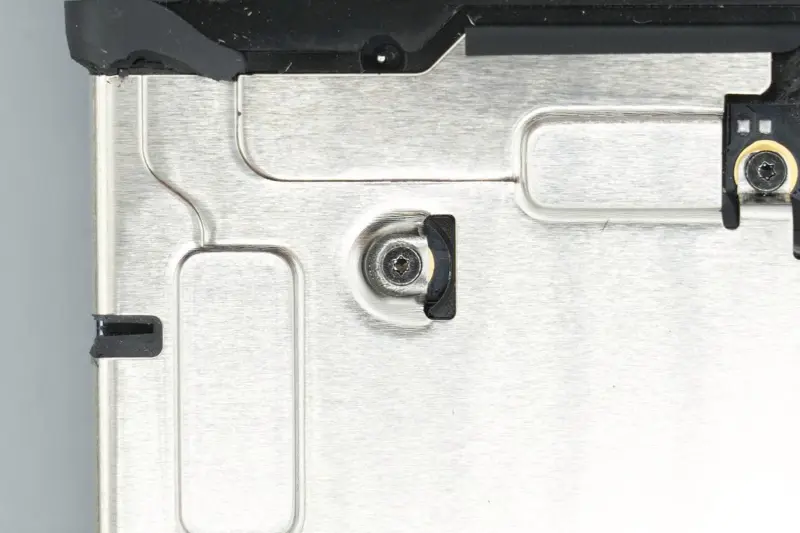

Les coques métalliques sont fixées avec des vis.

Du ruban isolant est fixé à certaines zones sur le côté.

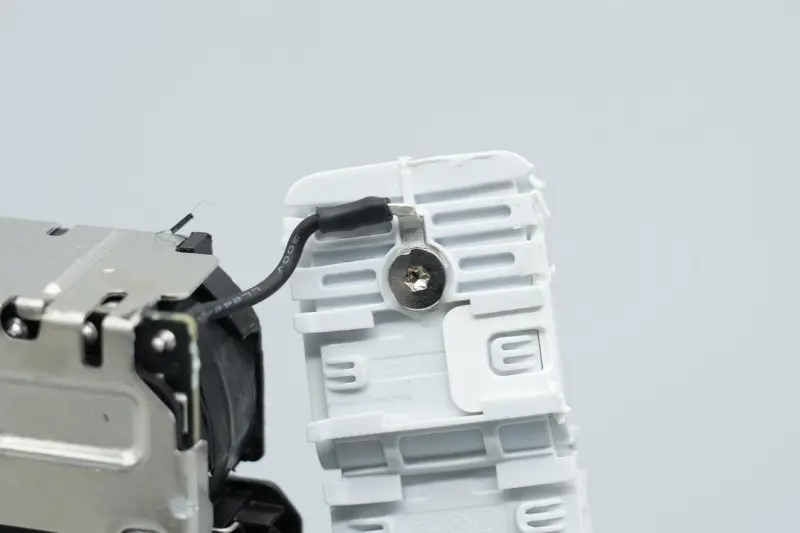

Un fil à l'extrémité d'entrée est connecté à la base de fixation en forme de T pour la mise à la terre.

Une gaine thermorétractable est utilisée pour l'isolation des points de soudage des bornes des câbles AC.

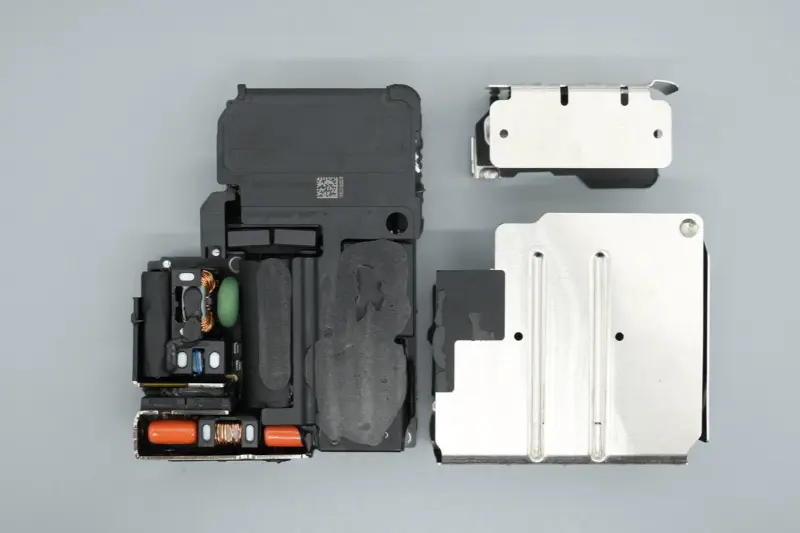

Retirez les vis pour décoller les coques métalliques.

Un traitement d'isolation est appliqué sur la face intérieure de la coque métallique correspondant à l'arrière de la carte mère et à d'autres zones.

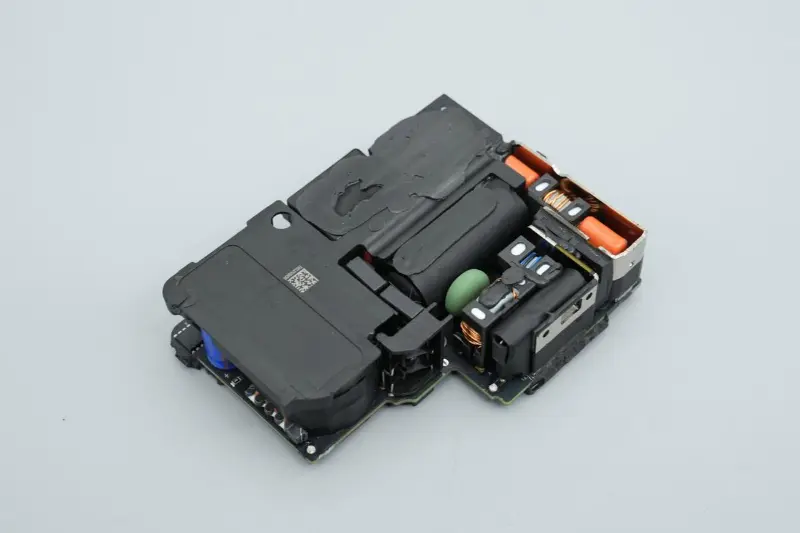

Un couvercle en plastique recouvre la zone du transformateur du module et des composants tels que des condensateurs et des inductances sont collés.

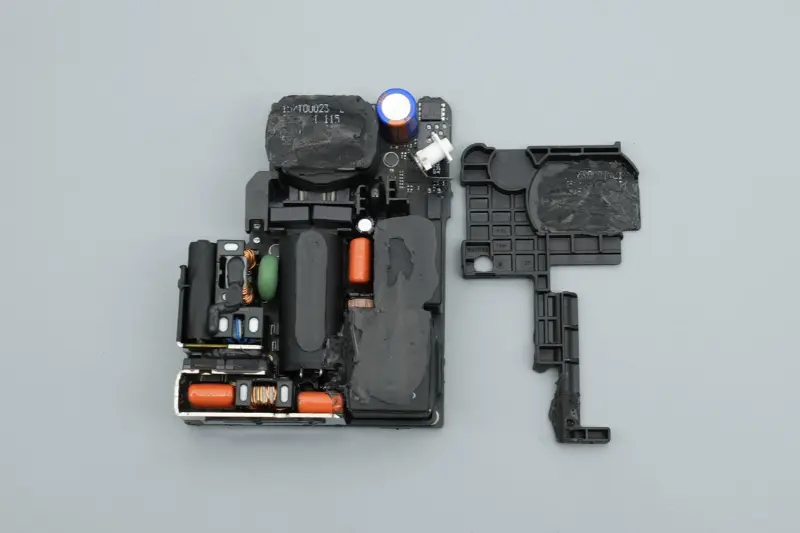

Retirez le couvercle en plastique et un cadre en plastique est imbriqué dans la zone centrale pour le renforcement et l'isolation.

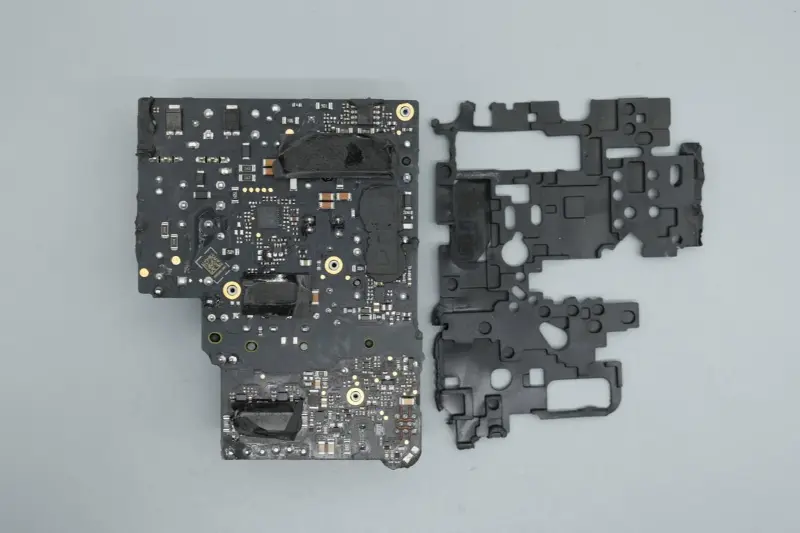

L'arrière de la carte mère est recouvert d'un coussinet en caoutchouc souple pour plus de protection.

Retirez le tampon de protection et vous pouvez voir que de la colle thermoconductrice est appliquée sur les zones de puces correspondantes et que des autocollants thermoconducteurs en graphite sont apposés.

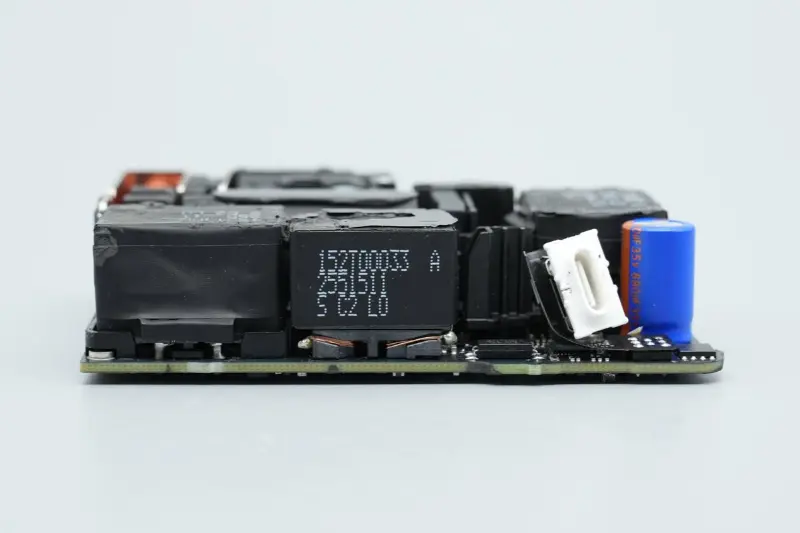

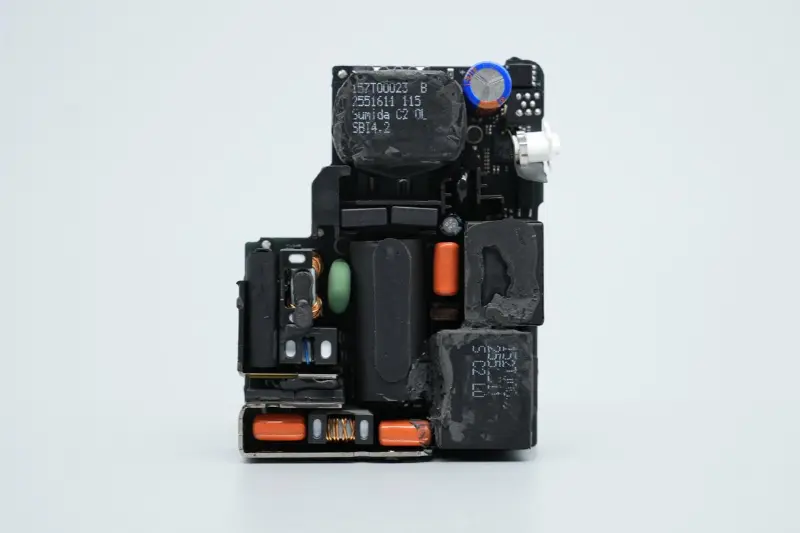

L'avant du module PCBA est disposé avec des fusibles, des inductances de mode commun, des condensateurs électrolytiques de filtre haute tension, des transformateurs de courant, des condensateurs à film, des condensateurs d'alimentation, des inductances de suralimentation PFC, des inductances abaisseurs, des transformateurs et d'autres dispositifs, avec une disposition globale compacte et ordonnée.

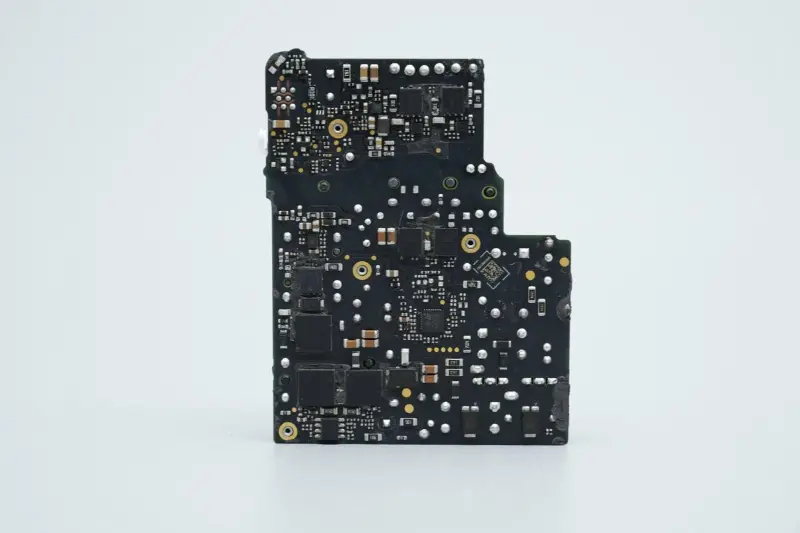

L'arrière de la carte PCB est équipé de contrôleurs et de tubes MOS appropriés pour le circuit boost PFC et le circuit d'alimentation à découpage LLC.

Deux dissipateurs de chaleur supplémentaires sont installés à l'extrémité d'entrée du module PCBA, avec deux tubes MOS redresseurs actifs Infineon entre les deux.

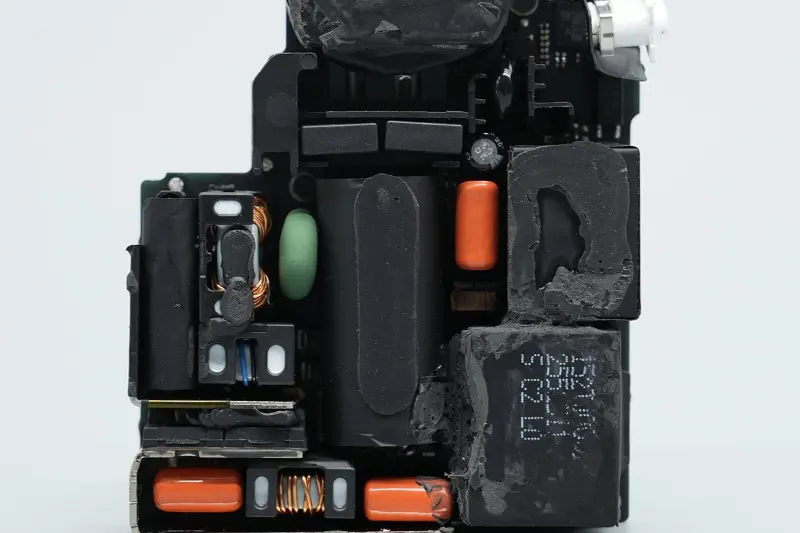

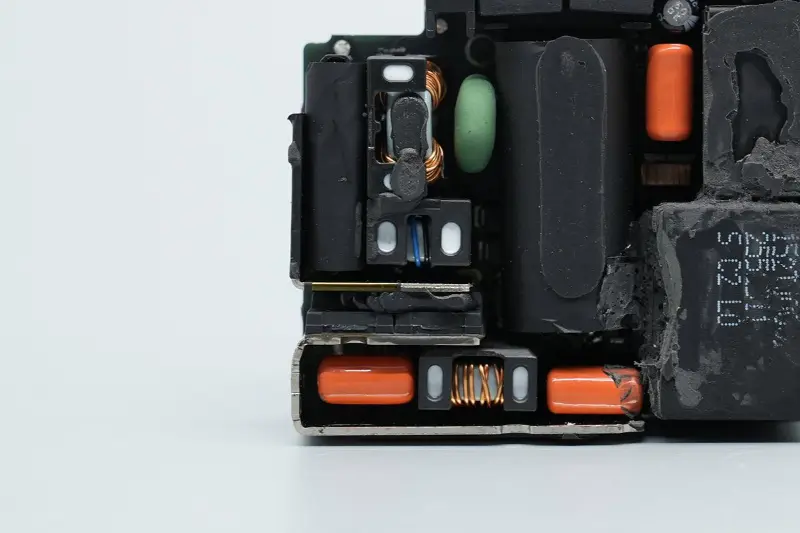

La zone entourée par les deux dissipateurs thermiques est également équipée de fusibles, de condensateurs de sécurité X2, d'inductances de mode commun, de varistances, de condensateurs de filtre à film, d'inductances de filtre et d'autres dispositifs.

Le fusible est disposé au-dessus du condensateur de sécurité X2 et enveloppé de ruban adhésif.

Décollez le ruban adhésif et vous pouvez voir que le condensateur de sécurité X2 est recouvert d'une coque en plastique pour l'isolation et que les deux composants sont enveloppés et fixés avec du ruban adhésif.

Le courant nominal du fusible est de 3,15 A et un tube isolant est gainé sur une broche à souder.

Gros plan sur le condensateur de sécurité X2 d'une capacité de 0,22μF.

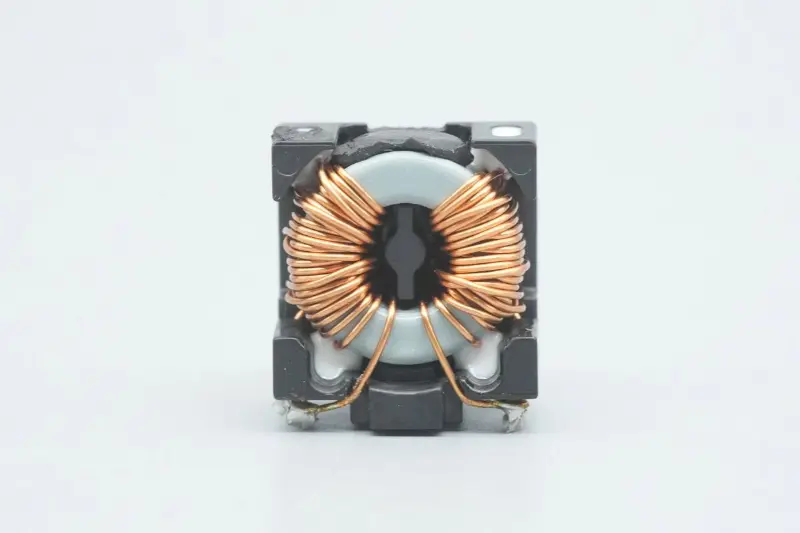

Les inductances de mode commun sont utilisées pour filtrer les interférences EMI et sont soudées avec des supports en plastique.

Gros plan d'un autre inducteur de mode commun.

Une varistance TVR10621M est utilisée pour la protection contre les surtensions d'entrée.

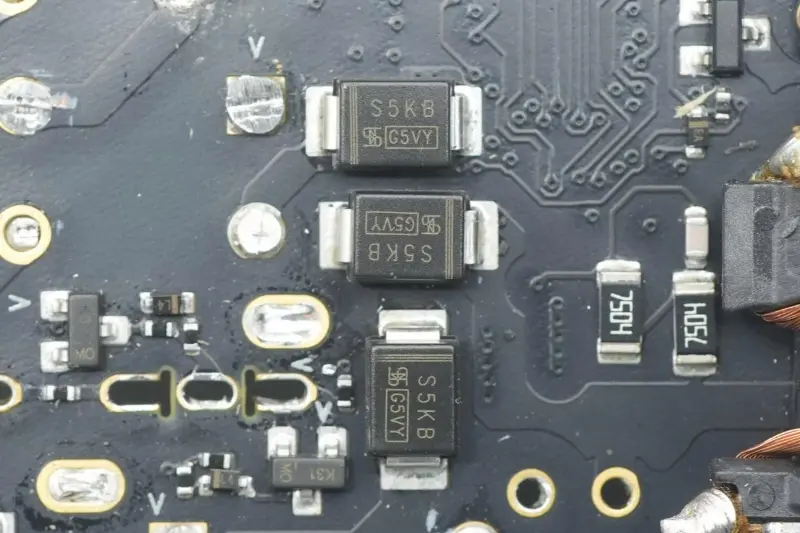

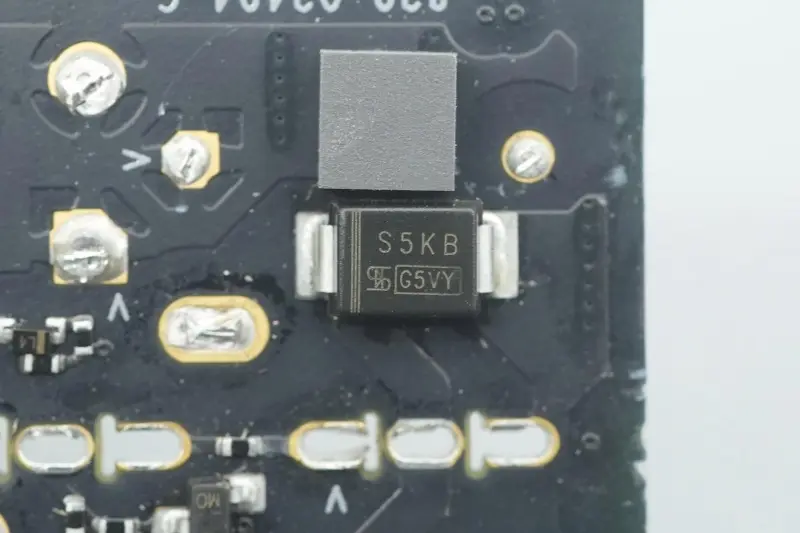

L'extrémité d'entrée adopte un pont redresseur composé de quatre diodes.

Gros plan sur la quatrième diode.

Gros plan des deux autres diodes, associées à Infineon CoolMOS IPA65R095C7 pour une rectification active.

Les deux tubes MOS redresseurs actifs proviennent d'Infineon, des modèles personnalisés pour Apple, marqués 65C095C7, conditionnés en TO‑220FP, utilisés pour améliorer l'efficacité de la rectification.

Gros plan de deux condensateurs à film avec une spécification de 1 μF 450 V.

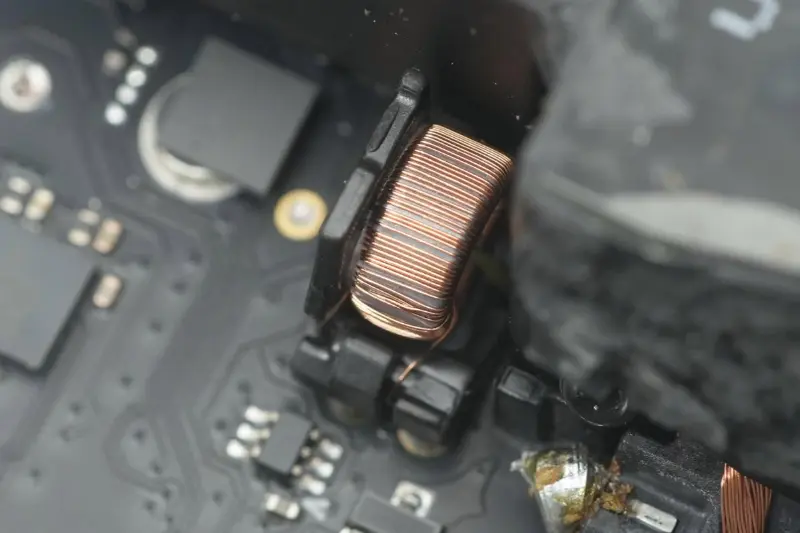

Gros plan de l'inducteur du filtre à anneau magnétique, renforcé de colle.

Un inducteur boost PFC et un inducteur abaisseur sont installés à l'autre extrémité.

La zone centrale est équipée de condensateurs électrolytiques à filtre haute tension, de transformateurs de courant, de condensateurs à film, de condensateurs résonants, de condensateurs d'alimentation de la puce de commande principale, de condensateurs Y et d'autres dispositifs. Les condensateurs électrolytiques du filtre haute tension sont enveloppés d'un ruban isolant et placés horizontalement.

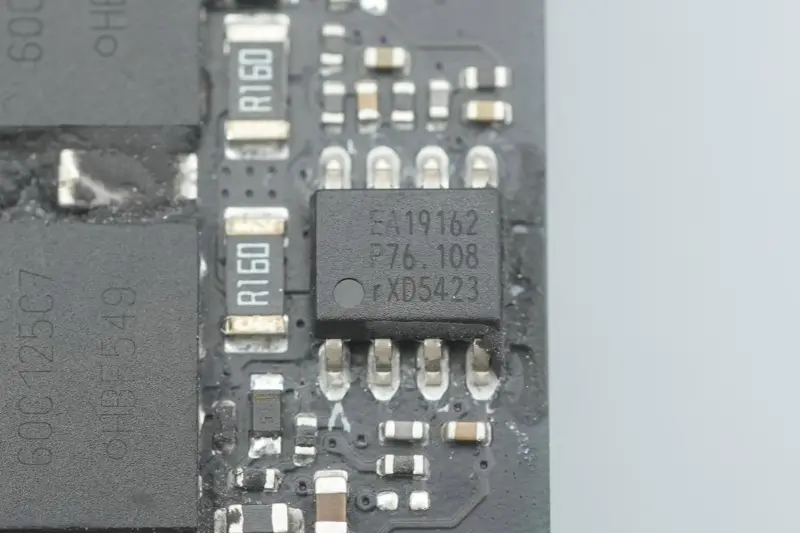

Le contrôleur PFC est de NXP, modèle TEA19162T, avec fonction de décharge de condensateur X intégrée, fonctionnant en mode quasi-résonant ou en mode DCM. Il prend en charge une plage de tension d'entrée de 70 à 276 V, intègre un démarrage et un arrêt progressifs et fournit une sortie régulée par amplification précise.

TEA19162T adopte la commutation par vallée ou la commutation sans tension pour minimiser les pertes de commutation, prend en charge la limitation de fréquence pour réduire les pertes de commutation et prend en charge le mode rafale pour réduire la consommation d'énergie. Conditionné en SO8.

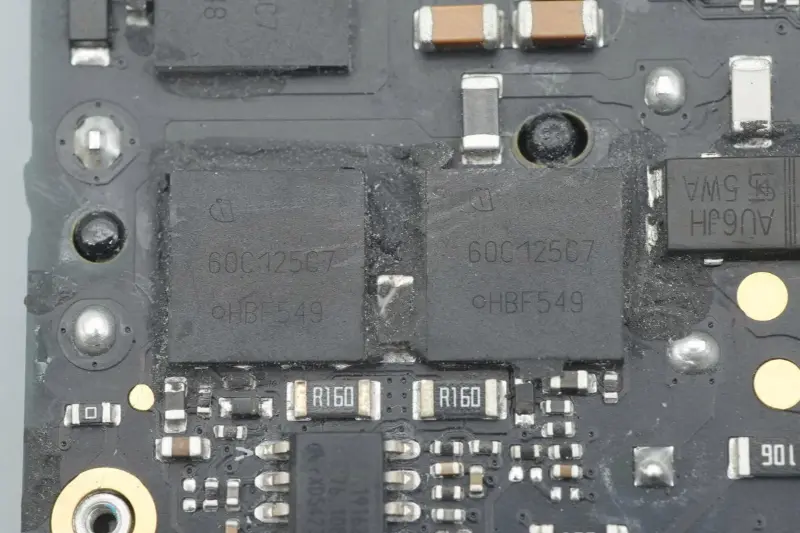

Le tube de commutation PFC provient d'Infineon, marqué 60C125C7, emballé dans VSON‑4.

Gros plan de l'inducteur boost PFC.

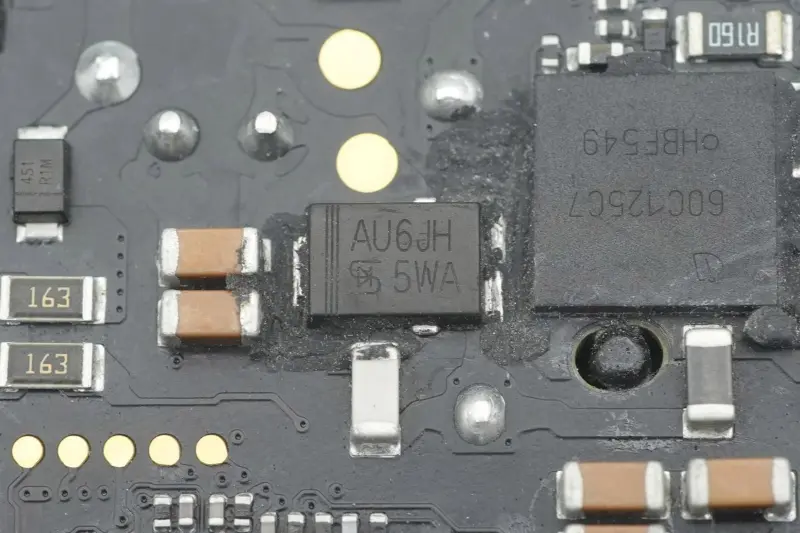

La diode de redressement PFC provient de Taiwan Semiconductor, modèle TUAU6JH, une diode à récupération rapide avec une spécification de 600 V 6 A, conditionnée en TO‑277A.

Le condensateur électrolytique du filtre haute tension provient de Rubycon, avec une spécification de 450 V 82 μF.

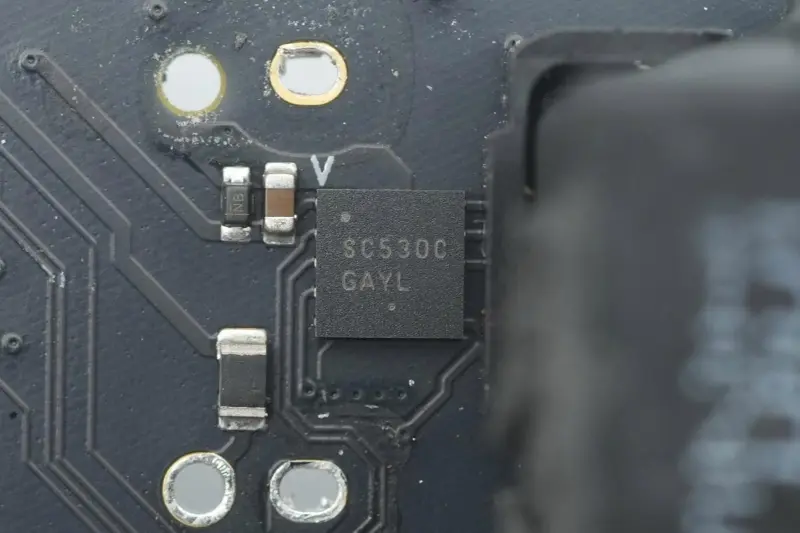

Le pilote pour les tubes de commutation Infineon et STMicroelectronics est un modèle personnalisé d'ON Semiconductor, marqué SC530C.

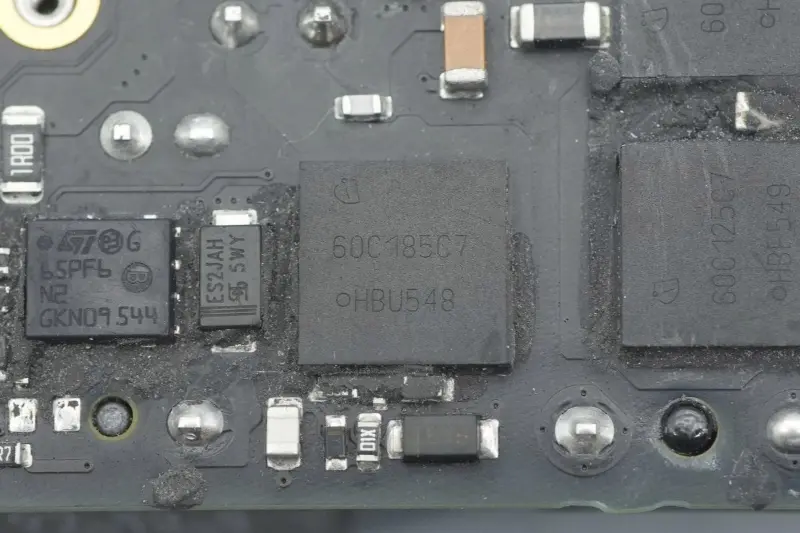

Un tube MOS personnalisé d'Infineon, marqué 60C185C7, un modèle personnalisé pour Apple, emballé dans VSON‑4.

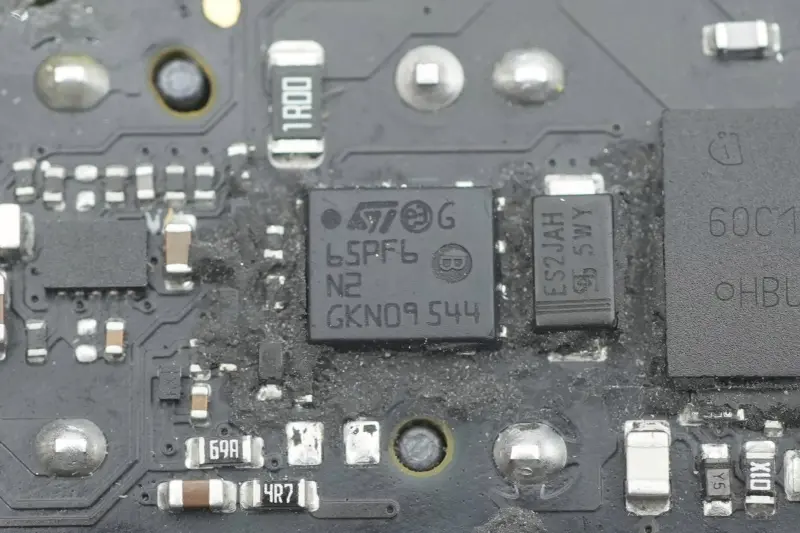

Un autre tube MOS provient de STMicroelectronics, marqué 65PF6N2, conditionné en PowerFLAT 5x6 HV.

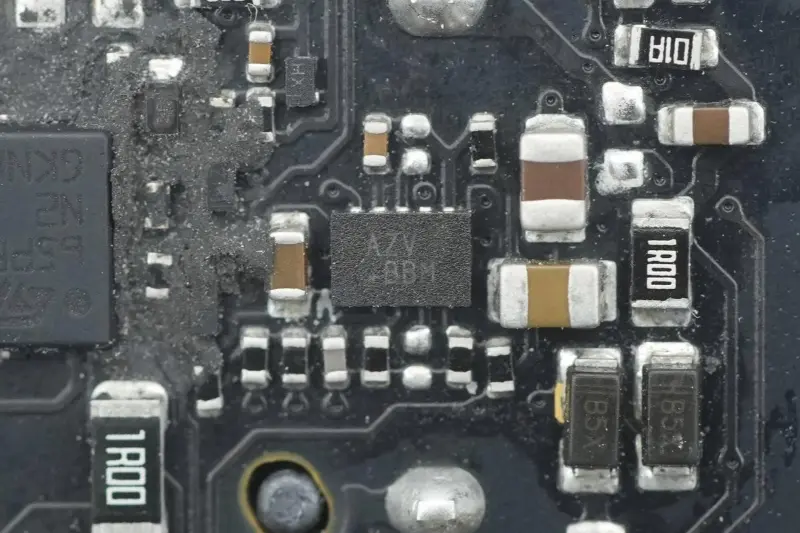

Une puce marquée AZV.

Transformateur de courant pour détecter le courant d'entrée de l'étage abaisseur.

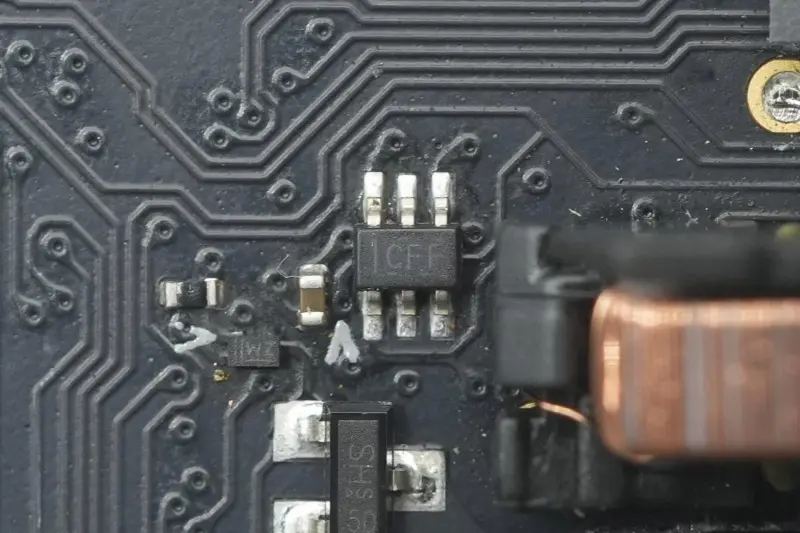

L'onduleur double canal 1,65-5,5 V avec entrée de déclenchement Schmitt provient de Texas Instruments, marqué CFF, modèle SN74LVC2G14, emballé dans SC70.

Gros plan de l'inducteur abaisseur.

Le troisième condensateur de filtre à film a une spécification de 1 μF 450 V.

Le condensateur d'alimentation de la puce de contrôle principale provient également de Rubycon, avec une spécification de 35 V 47 μF.

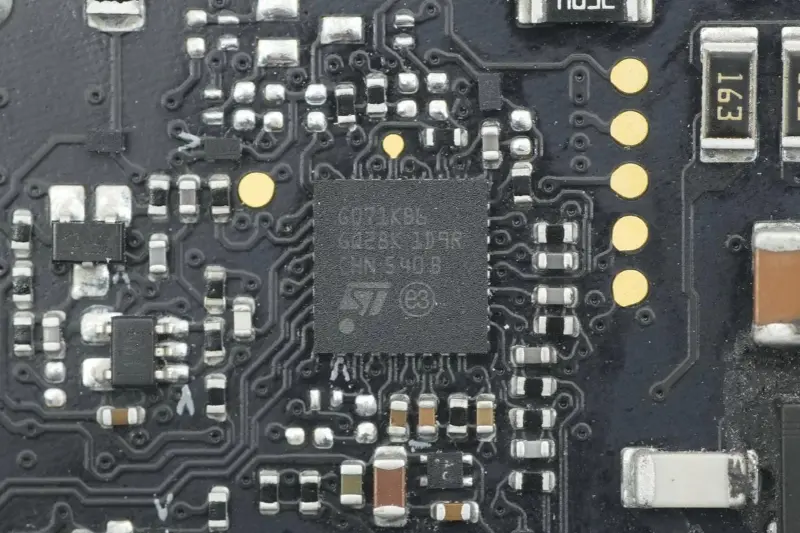

MCU STMicroelectronics STM32G071KB M0 core, Flash 128K intégré, RAM 36K, fréquence principale 64MHz, emballé dans UFQFPN32, utilisé pour le contrôle d'entraînement principal de l'alimentation.

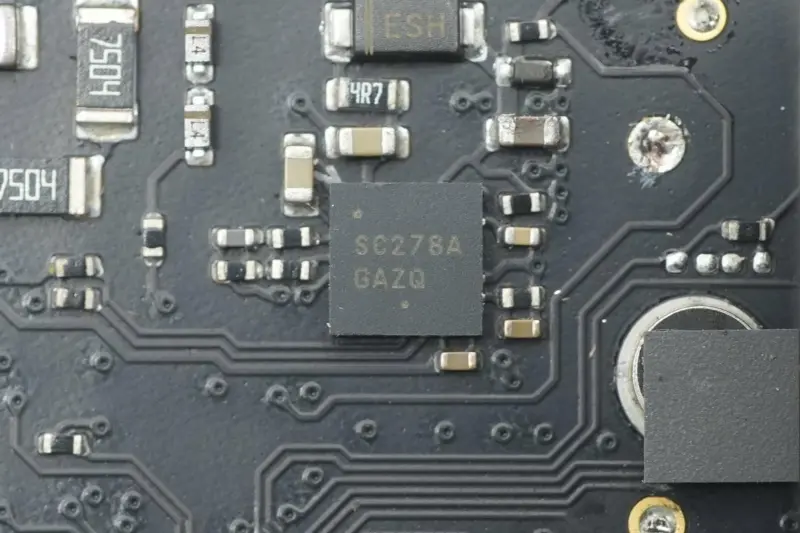

Le pilote des deux tubes de commutation LLC est un modèle personnalisé d'ON Semiconductor, marqué SC278A, conditionné en DFN‑10.

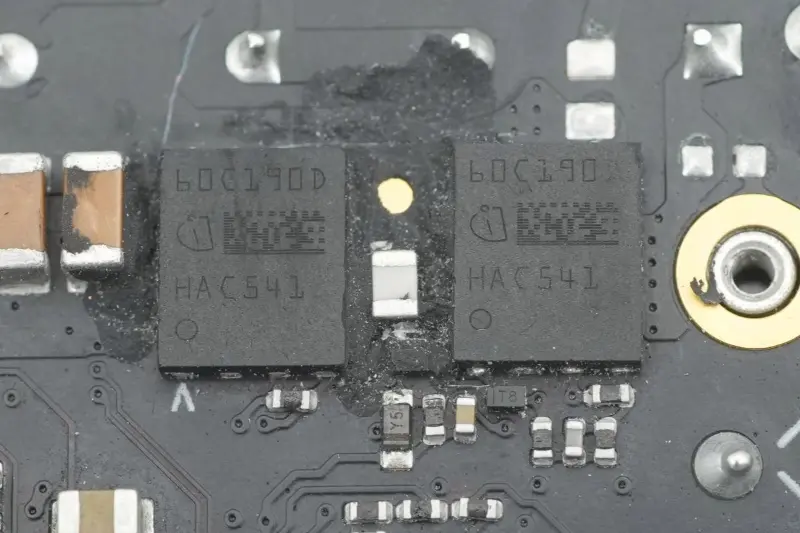

Les deux tubes de commutation LLC proviennent d'Infineon, marqués 60C190D, modèles personnalisés pour Apple, conditionnés en TSON‑8‑6.

Les deux condensateurs résonants proviennent de VISHAY.

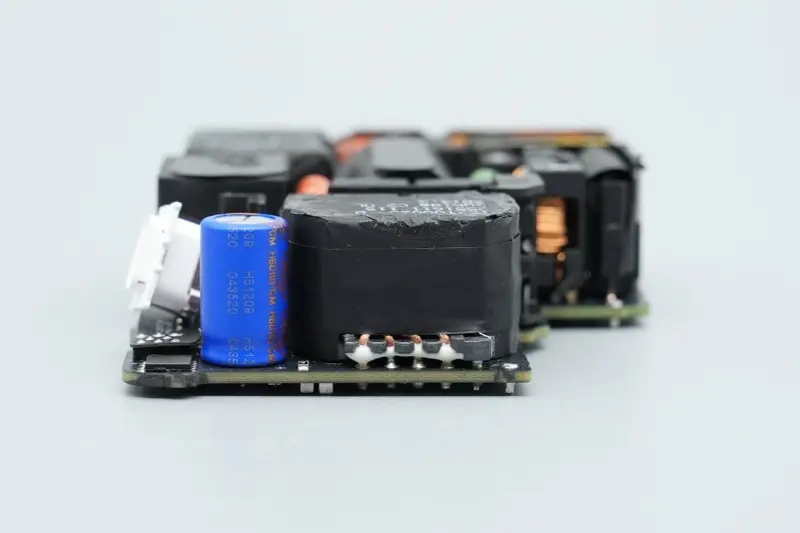

Un transformateur, un optocoupleur, un condensateur de filtre de sortie, une puce de protocole et un tube de commutation VBUS sont installés d'un côté de l'extrémité de sortie.

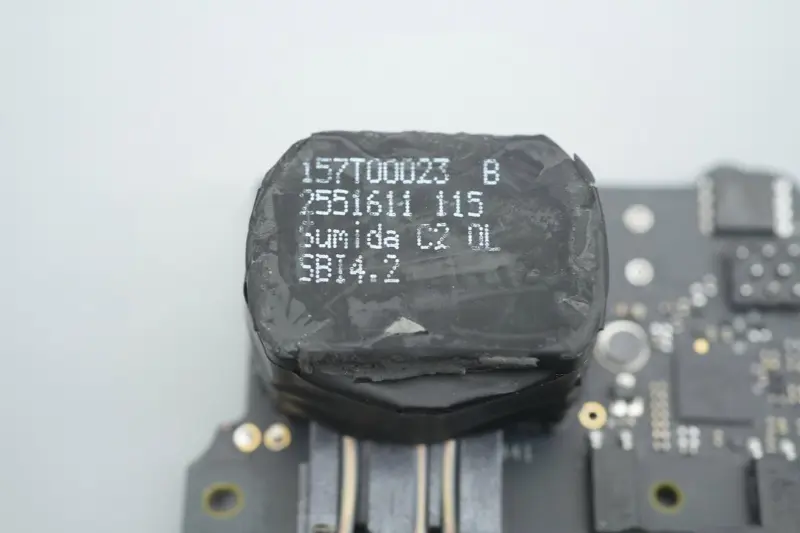

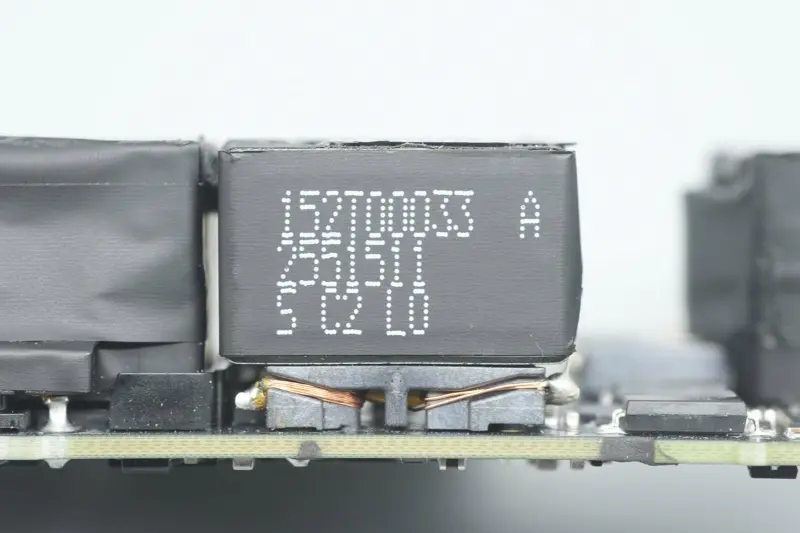

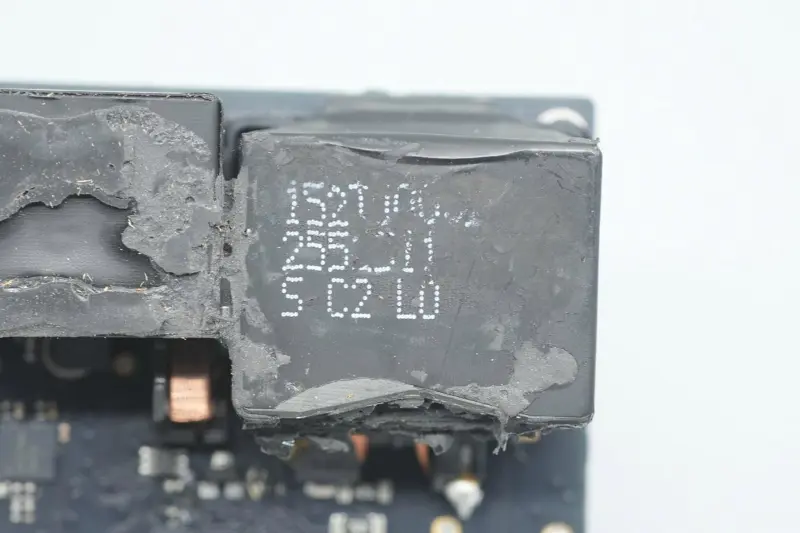

Le transformateur est fourni par Sumida.

Deux condensateurs Y noirs sont utilisés pour l'anti-interférence.

Gros plan de deux optocoupleurs, utilisés pour la tension de sortie de retour et la protection des circuits.

Gros plan sur le troisième condensateur Y.

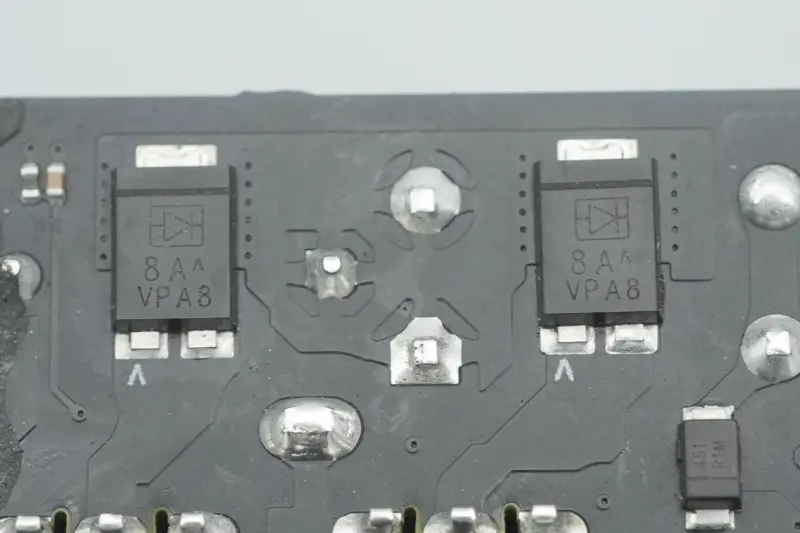

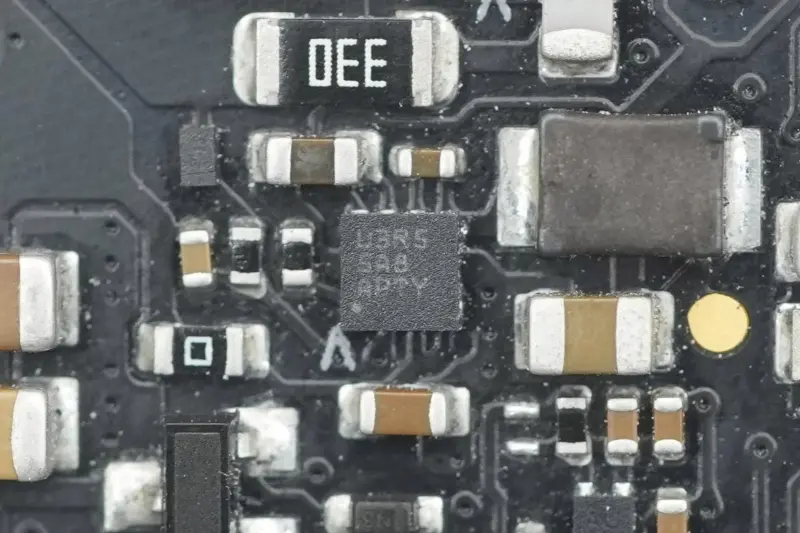

Convertisseur abaisseur pour alimenter le contrôleur de redressement synchrone.

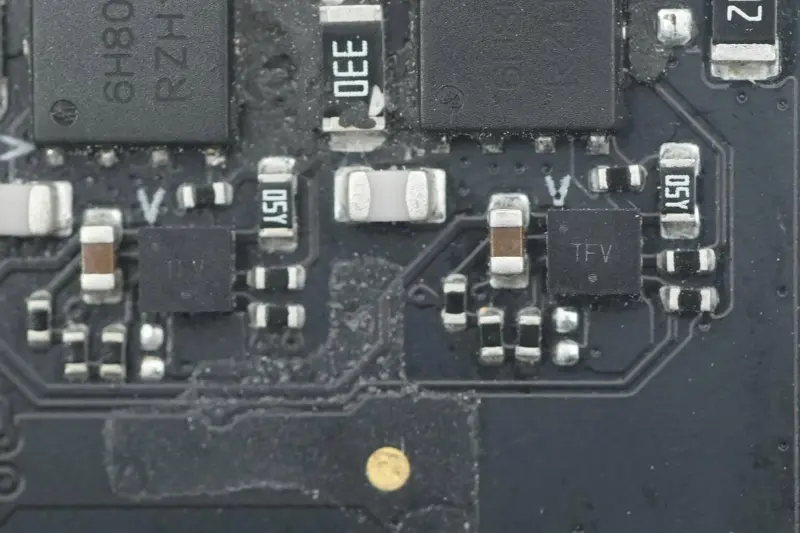

Deux contrôleurs de rectification synchrone sur mesure proviennent d'ON Semiconductor, marqués TFV, emballés dans WDFN8.

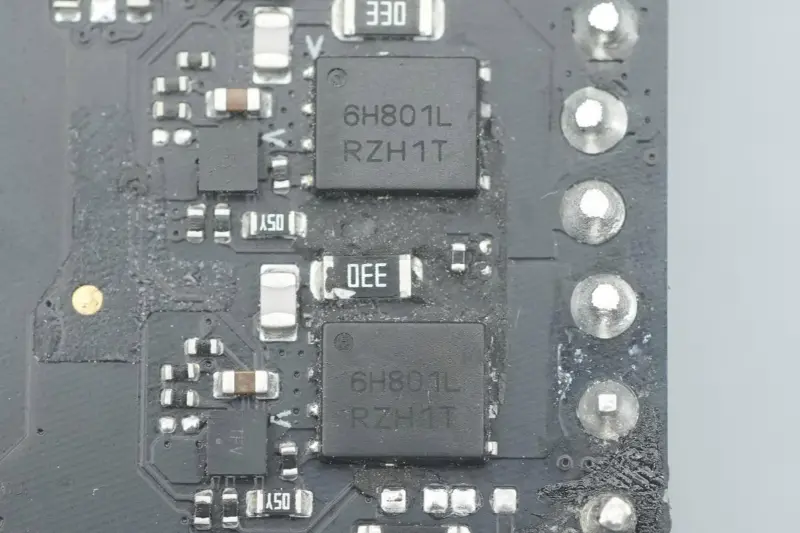

Le tube redresseur synchrone provient d'ON Semiconductor, modèle NTMFS6H801NL, tube NMOS, tension de tenue 80 V, résistance à l'état passant 2,7 mΩ, emballé dans DFN5.

Le condensateur du filtre de sortie provient de Lelon.

La spécification du condensateur est de 35 V 680 μF.

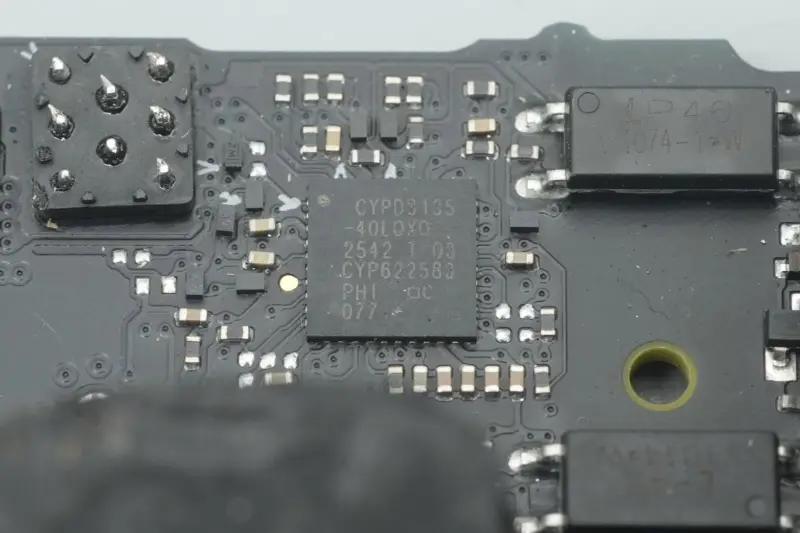

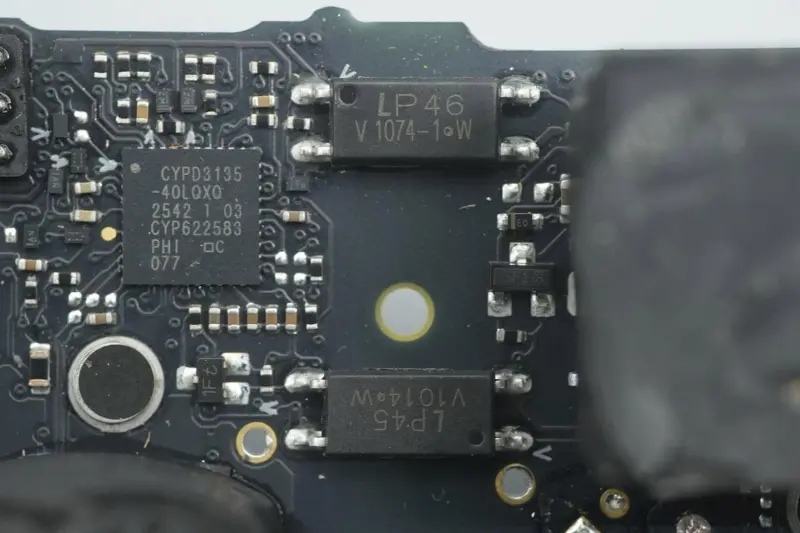

La puce de protocole adopte Infineon CYPD3135, la première puce de protocole de charge rapide USB PD3.1 du secteur, personnalisée par Apple pour Infineon.

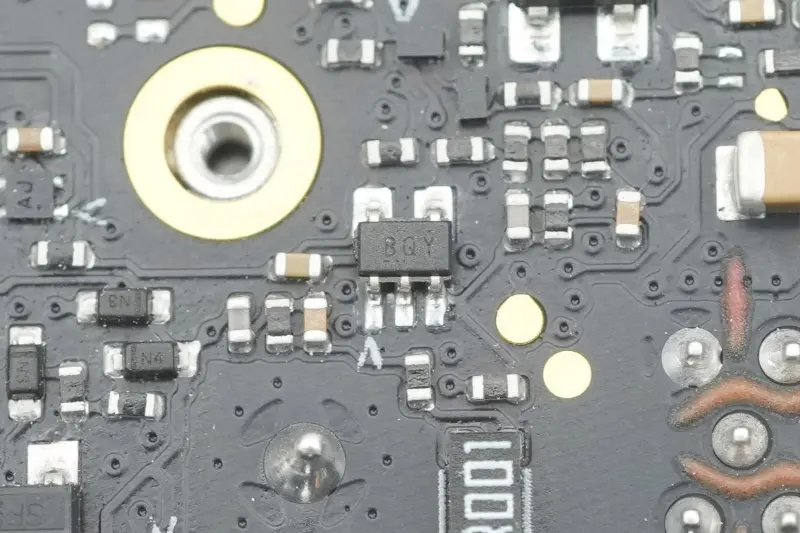

Amplificateur pour la détection du courant de sortie.

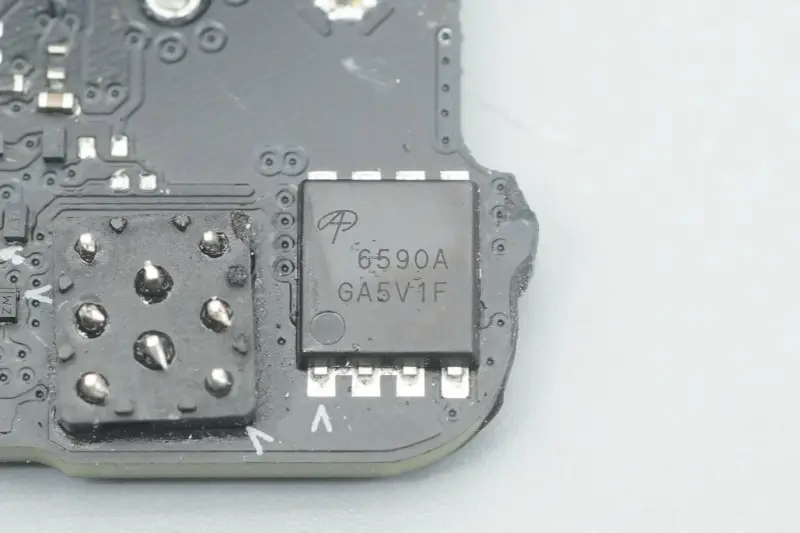

Le tube de commutation VBUS de sortie provient d'AOS, modèle AON6590A, tube NMOS, tension de tenue 40 V, résistance à l'état passant 0,99 mΩ, emballé dans DFN5*6.

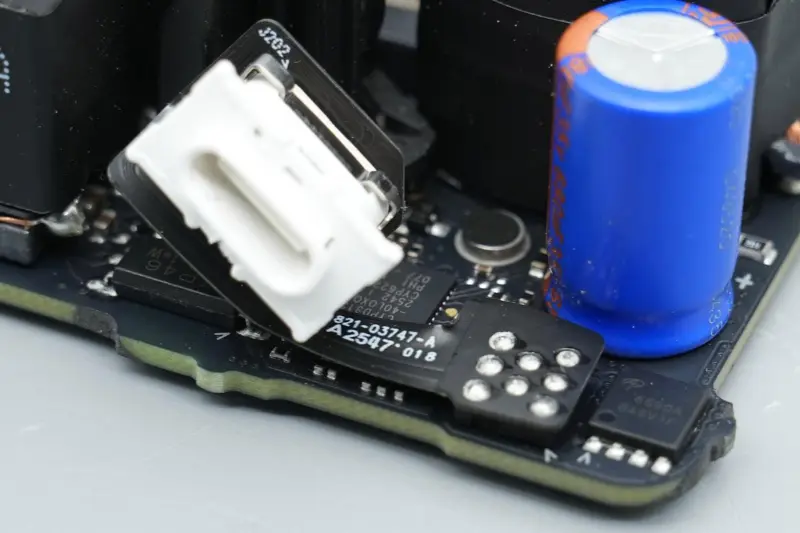

La prise du port USB‑C est connectée au PCB principal via un circuit imprimé flexible.

Gros plan sur la prise du port USB-C.

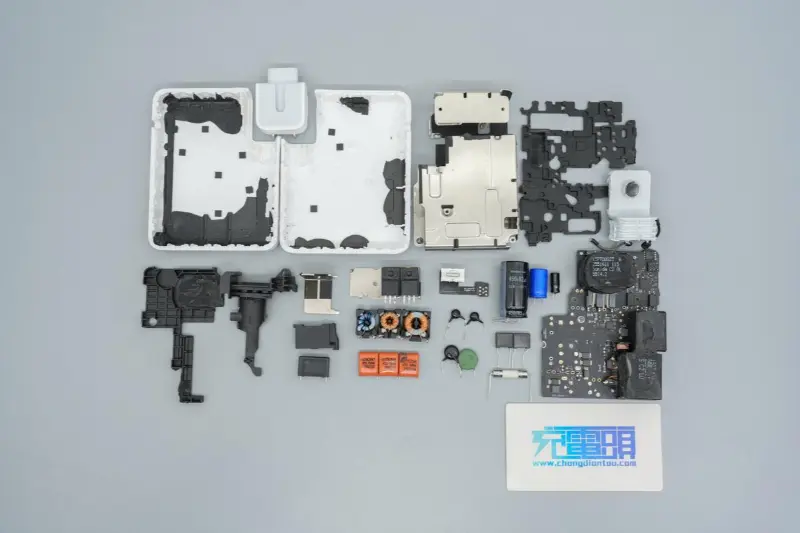

Résumé

Le nouveau chargeur rapide 140 W d’Apple A3607 poursuit le langage de conception minimaliste cohérent d’Apple, et son apparence générale et sa taille sont très cohérentes avec la génération précédente A2452. Il existe cependant quelques différences de détail : un clip métallique pour la fixation auxiliaire est ajouté à la fente du module de broches amovible.

En termes de performances, tout en servant d'alimentation phare pour les appareils Apple de nouvelle génération, elle est également hautement compatible avec les anciens modèles précédents, offrant une charge rapide PD3.1 jusqu'à 140 W pour les appareils.

Le chargeur adopte toujours une architecture à haut rendement de PFC + LLC + abaisseur synchrone, avec une disposition globale compacte et une conception de dissipation thermique solide. En termes de composants de base, étant donné que les contrôleurs sont toujours des puces du même numéro de pièce provenant de NXP, STMicroelectronics, ON Semiconductor et Infineon, les dispositifs d'alimentation sont presque unifiés en tant que produits personnalisés d'Infineon, ce qui rend la solution globale plus intensive et personnalisée, et les performances en matière d'efficacité énergétique devraient être encore améliorées.
