Comment fonctionne une alimentation à découpage et pourquoi est-elle l'épine dorsale des systèmes électriques modernes

A alimentation à découpagejoue un rôle essentiel dans presque tous les systèmes électroniques modernes, de l’électronique grand public à l’automatisation industrielle et aux équipements médicaux. Cet article fournit une explication approfondie et professionnelle du fonctionnement d'une alimentation à découpage, pourquoi elle surpasse les alimentations linéaires traditionnelles et comment sélectionner la bonne solution pour différentes applications. S'appuyant sur des pratiques d'ingénierie réelles et des normes industrielles, ce guide explore également l'efficacité, les types de topologie, les considérations de sécurité et la fiabilité à long terme. À la fin de cet article, les lecteurs acquerront une compréhension globale de la technologie des alimentations à découpage et des raisons pour lesquelles des entreprises telles quePuits d'étoilescontinuer à innover dans ce domaine essentiel.

Table des matières

1. Qu'est-ce qu'une alimentation à découpage ?
2. Comment fonctionne une alimentation à découpage ?
3. Pourquoi une alimentation à découpage est-elle plus efficace ?
4. Types clés de topologies d’alimentation à découpage
5. Composants de base à l'intérieur d'une alimentation à découpage
6. Alimentation à découpage vs alimentation linéaire
7. Comment choisir la bonne alimentation à découpage
8. Applications industrielles et commerciales
9. Normes de fiabilité, de sécurité et de conformité
10. Tendances futures dans la conception des alimentations à découpage
11. Foire aux questions

1. Qu'est-ce qu'une alimentation à découpage ?

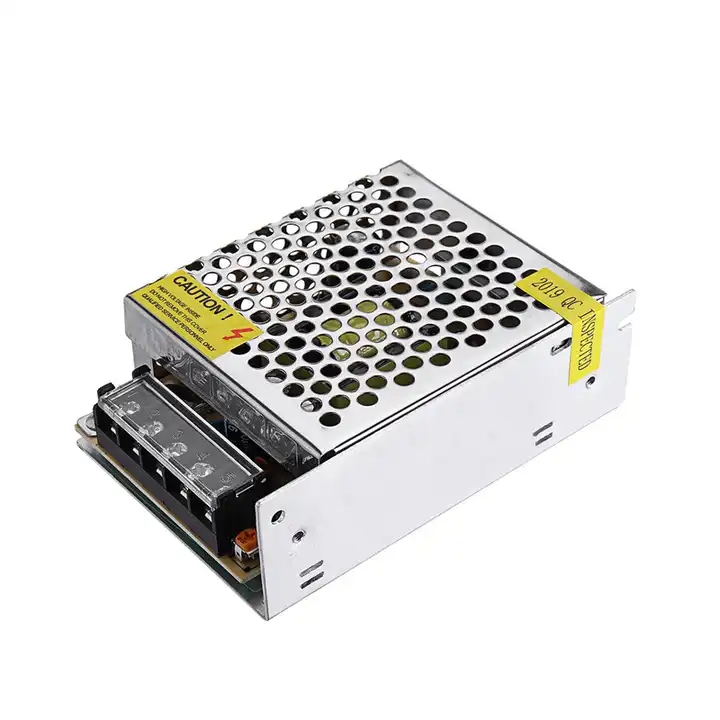

Une alimentation à découpage est un dispositif électronique de conversion de puissance qui convertit efficacement l'énergie électrique d'un niveau de tension à un autre à l'aide de techniques de commutation haute fréquence. Contrairement aux alimentations linéaires qui dissipent l'excès d'énergie sous forme de chaleur, une alimentation à découpage allume et éteint rapidement les transistors, régulant ainsi la tension de sortie avec une perte de puissance minimale.

Aujourd'hui, l'alimentation à découpage est devenue le choix par défaut pour la plupart des systèmes électroniques en raison de sa taille compacte, de son rendement élevé et de son adaptabilité sur une large plage de tensions d'entrée. Selon les pratiques industrielles décrites par les fabricants tels quePuits d'étoiles, les alimentations à découpage modernes sont conçues pour répondre à des normes strictes en matière de performances, de sécurité et d'environnement.

2. Comment fonctionne une alimentation à découpage ?

À la base, une alimentation à découpage fonctionne en convertissant l’alimentation CA ou CC entrante en un signal haute fréquence. Ce signal est ensuite transformé, redressé et filtré pour produire une tension de sortie CC stable.

• La rectification d'entrée convertit le courant alternatif en courant continu.
• Les transistors de commutation haute fréquence coupent la tension continue.
• Un transformateur ajuste les niveaux de tension.
• Les redresseurs et filtres de sortie lissent le signal.
• Le contrôle par rétroaction régule la précision de la tension.

Étant donné que la commutation s'effectue à des fréquences élevées, les composants tels que les transformateurs et les inductances peuvent être considérablement plus petits, ce qui rend l'alimentation à découpage idéale pour les conceptions compactes.

3. Pourquoi une alimentation à découpage est-elle plus efficace ?

L'efficacité est l'un des avantages les plus convaincants d'une alimentation à découpage. Les conceptions linéaires traditionnelles gaspillent de l'énergie sous forme de chaleur, tandis que les alimentations à découpage font fonctionner les transistors dans des états complètement activés ou complètement désactivés, réduisant ainsi considérablement la dissipation de puissance.

4. Principaux types de topologies d'alimentation à découpage

Différentes applications nécessitent différentes topologies d'alimentation à découpage. Les plus courants incluent :

1. Convertisseur Buck– Réduit la tension.
2. Convertisseur Boost– Augmente la tension.
3. Convertisseur Buck-Boost– Peut augmenter ou diminuer la tension.
4. Convertisseur Flyback– Largement utilisé dans les applications de faible à moyenne puissance.
5. Convertisseur direct– Convient aux niveaux de puissance plus élevés.

La sélection de la bonne topologie garantit que l'alimentation à découpage offre des performances optimales et une stabilité à long terme.

5. Composants de base à l'intérieur d'une alimentation à découpage

Chaque alimentation à découpage contient plusieurs composants essentiels qui fonctionnent ensemble :

• MOSFET de puissance ou IGBT
• Transformateurs haute fréquence
• CI de contrôle
• Condensateurs et inductances
• Circuits de protection

Une sélection de composants de haute qualité est essentielle. Des fabricants comme Starwell se concentrent sur une validation rigoureuse des composants pour garantir la fiabilité dans des environnements exigeants.

6. Alimentation à découpage vs alimentation linéaire

Même si les alimentations linéaires ont encore des applications de niche, les alimentations à découpage dominent les conceptions modernes en raison de :

• Efficacité supérieure
• Coûts d’exploitation réduits
• Plage de tension d'entrée plus large
• Meilleures performances thermiques

Dans des applications telles que l'automatisation industrielle ou l'éclairage LED, une alimentation à découpage est souvent le seul choix pratique.

7. Comment choisir la bonne alimentation à découpage

Choisir la bonne alimentation à découpage nécessite d'évaluer :

1. Plage de tension d'entrée
2. Tension et courant de sortie
3. Exigences d'efficacité
4. Conditions environnementales
5. Certifications de sécurité

Un fournisseur de confiance possédant une expérience éprouvée en ingénierie peut simplifier ce processus et réduire les risques de conception.

8. Applications industrielles et commerciales

L'alimentation à découpage est utilisée dans un large éventail d'industries :

• Systèmes de contrôle industriels
• Matériel médical
• Télécommunications
• Éclairage LED
• Electronique grand public

Chaque application exige des caractéristiques de performances spécifiques, ce qui fait de la personnalisation un facteur important.

9. Normes de fiabilité, de sécurité et de conformité

Une alimentation à découpage fiable doit être conforme aux normes internationales telles que UL, CE et CEI. Les fonctions de protection telles que la protection contre les surtensions, les surintensités et les courts-circuits sont essentielles à la sécurité du système.

Des entreprises telles que Starwell conçoivent des alimentations à découpage en gardant à l’esprit une longue durée de vie et une conformité mondiale.

10. Tendances futures dans la conception des alimentations à découpage

L’avenir de la technologie des alimentations à découpage se concentre sur :

• Densité de puissance plus élevée
• Semi-conducteurs à large bande interdite (SiC, GaN)
• Contrôle numérique intelligent
• Normes d’efficacité énergétique améliorées

Ces tendances renforceront encore davantage l’alimentation à découpage en tant qu’épine dorsale des systèmes électriques modernes.

Foire aux questions (FAQ)

Q1 : Qu'est-ce qui différencie une alimentation à découpage des autres alimentations ?

Une alimentation à découpage utilise une commutation haute fréquence pour réguler la tension, ce qui se traduit par un rendement plus élevé et une taille plus petite.

Q2 : Les alimentations à découpage sont-elles adaptées aux appareils électroniques sensibles ?

Oui, avec un filtrage et une conception appropriés, une alimentation à découpage peut fournir une sortie stable et à faible bruit.

Q3 : Combien de temps dure généralement une alimentation à découpage ?

Avec des composants de qualité et une gestion thermique appropriée, une alimentation à découpage peut fonctionner de manière fiable pendant de nombreuses années.

Si vous recherchez une solution d'alimentation à découpage fiable, efficace et conçue par des professionnels, travailler avec un fabricant expérimenté fait toute la différence. Starwell propose une large gamme de conceptions éprouvées soutenues par une expertise technique et des certifications mondiales. Pour explorer des solutions personnalisées ou demander une assistance technique, veuillezContactez-nousdès aujourd'hui et franchissez la prochaine étape vers l'alimentation de vos systèmes en toute confiance.
