Comment l'injecteur PoE fournit l'alimentation et le réseau aux caméras

Le développement initial et la construction ultérieure du système de fourniture d'injecteurs PoE pour les équipements de surveillance de sécurité sont étroitement liés. En particulier au stade ultérieur de la construction, les spécifications, les caractéristiques et les protocoles associés des caméras PoE et des modules d'alimentation PoE doivent être parfaitement compris. Ce n'est qu'ainsi que nous pourrons garantir que le projet de surveillance sera réalisé de manière efficace et à faible coût. Comment le module d'alimentation PoE alimente-t-il la caméra de surveillance et alimente-t-il le réseau ?

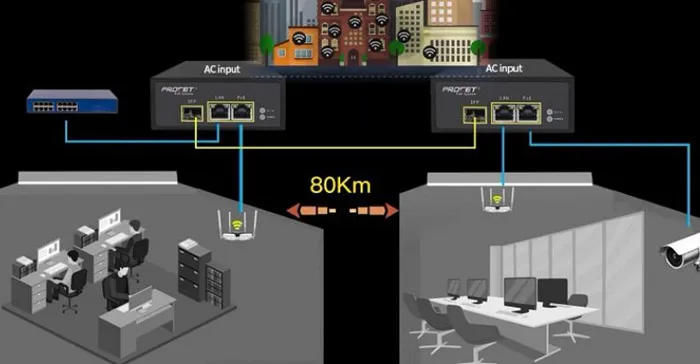

L'alimentation PoE ne nécessite qu'un seul câble réseau pour fournir simultanément l'alimentation et la transmission réseau aux points d'accès (caméras PoE, points d'accès sans fil et autres équipements). Le système de surveillance de sécurité adopte une solution d'alimentation réseau PoE (voir la figure ci-dessous pour plus de détails), éliminant ainsi le besoin d'installation de prises et de déploiement de cordons d'alimentation. etc., économisant ainsi du temps, des coûts de déploiement du réseau, des coûts de main d'œuvre d'installation et des coûts de maintenance ultérieurs, etc. Plus les dispositifs alimentés par l'injecteur PoE sont utilisés dans le réseau, plus cet avantage en termes de temps et de coût devient évident.

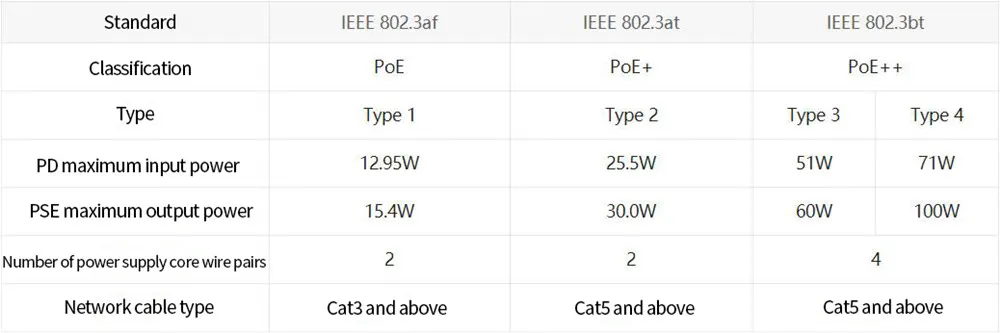

Il n'existe que trois normes pour les modules d'alimentation des injecteurs PoE. La puissance de l’alimentation IEEE802.3af est de 15,4 W/at. La puissance d’alimentation est de 30W/bt. La puissance de l'alimentation est de 90 W (voir la figure ci-dessous pour plus de détails). Comment faire correspondre l'alimentation PoE et la réception d'alimentation PoE (caméra PoE) ? Par exemple:

1. Lorsque la puissance de la caméra PoE est de 10 W, vous pouvez choisir le module d'alimentation PoE IEEE802.3af ;

2. Lorsque la puissance de la caméra PoE est de 20 W, vous devez choisir le module d'alimentation PoE IEEE802.3802.3at ;

3. Il convient de noter que la norme 802.3at est rétrocompatible avec la norme 802.3af, donc lorsque la caméra PoE est à la norme 802.3af, vous pouvez choisir un module d'alimentation 802.3af ou PoE standard.

La norme 802.3bt est rétrocompatible avec 802.3at et 802.3af.
