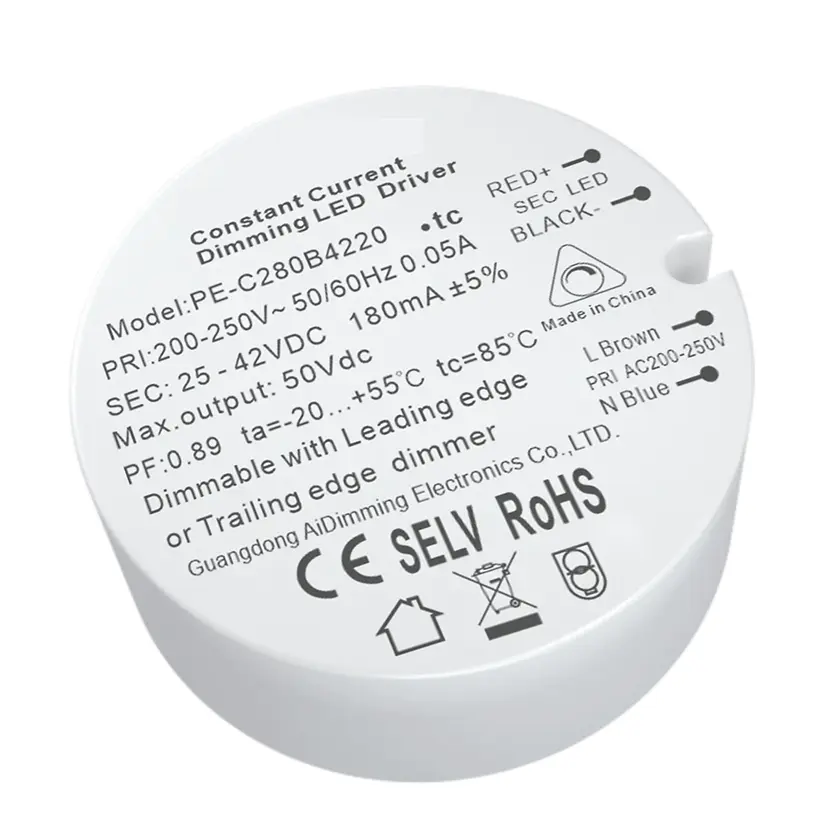

Driver LED à intensité variable Triac à courant constant de 8,4 W

PE-C280 est l'un des pilotes de LED dimmables triac à courant constant de 8,4 W développés par le fabricant chinois Starwell avec un facteur de puissance élevé, un rendement élevé, une haute précision, l'utilisation de la puce de commande de commutateur à faible perte stable et efficace et les composants hautes performances le rendent avec un faible bruit, une longue durée de vie et d'autres caractéristiques. Le pilote adopte la technologie de conduction thermique au gel de silice, qui peut résister à une température élevée de 55 ℃.

envoyer une demande

En tant que fabricant professionnel, Starwell souhaite vous fournir un pilote de LED à intensité variable triac à courant constant de 8,4 W de haute qualité, adapté au gradateur RPC MOSFET et au gradateur FPC TRAIC.

Spécification

Modèle		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
SORTIR	Tension de sortie	12-24 Vcc	25-42 Vcc	2,5-6 Vcc	6-12 Vcc	12-24 Vcc
	Tension de sortie maximale	24 Vcc	42 Vcc	6 Vcc	12 Vcc	24 Vcc
	Tension de sortie à vide	27 Vcc	43 Vcc	8 Vcc	15 Vcc	27 Vcc
	Courant de sortie	350mA	200mA	700mA	700mA	300mA
	Puissance de sortie	4,2 W ~ 8,4 W	5W ~ 8,4W	1,75 W ~ 4,2 W	4,2 W ~ 8,4 W	3,6 W ~ 7,2 W
	Niveau stroboscopique	Moins de scintillement (8 %)
	Plage de gradation	2 ~ 100 %,
	Fréquence de gradation PWM
	Précision actuelle	±5%
	Ondulation et bruit	= 500 mV pp
SAISIR	Interface de gradation	Triac Bord d'attaque/Bord arrière
	Plage de tension d'entrée	200-250VCA
	Fréquence	50/60 Hz
	Courant d'entrée	<0,08A	<0,08A	<0,08A	<0,08A	<0,08A
	Facteur de puissance	PF>0,9 (à pleine charge)	PF>0,9 (à pleine charge)	PF>0,88 (à pleine charge)	PF>0,88 (à pleine charge)	PF>0,88 (à pleine charge)
	THD	230Vac@THD <20 % (à pleine charge)
	Efficacité(typ.)	77%	79%	77%	77%	77%
	Courant d'appel (typ.)	Démarrage à froid0,8A	Démarrage à froid0,8A	Démarrage à froid1,54A	Démarrage à froid0,8A	Démarrage à froid0,8A
	Anti-surtension	L-N: 1.5kV
	Courant de fuite	<0,25mA/230Vca
ENVIRONNEMENT	Température de travail	TC : 55°C TC : 85°C
	Humidité de travail	20 ~ 95 % HR, sans condensation
	Température de stockage, humidité	-40 ~ 80 °C, 10 ~ 95 % HR.
	Temp. Coefficient	±0,03%/°C(0-50)°C
	Vibration	10 ~ 500 Hz, 2G 12 min./1 cycle, période de 72 min. chacun le long des axes X, Y, Z.
PROTECTION	Protection contre la surchauffe	Ajustement ou désactivation intelligent du courant de sortie si la température du PCB ≥ 110 °C, récupération automatique.
	Protection contre les surcharges	Arrêtez la sortie lorsque la puissance nominale est ≥ 102 %, récupération automatique.
	Protection contre les courts-circuits	Arrêt automatique en cas de court-circuit, récupération automatique.
	Protection hors charge	Arrêtez la sortie en l'absence de charge, récupération automatique lorsque la charge revient à la normale.
SÉCURITÉ ET CEM	Tension de tenue	I/P-O/P : 3 750 Vca
	Résistance d'isolement	I/P-O/P : 100 MΩ/500 VDC/25 °C/70 % RH
	Normes de sécurité	CEI/EN61347-1, CEI/EN61347-2-13
	Émission CEM	EN55015, EN61000-3-2 Classe C, IEC61000-3-3
	Immunité CEM	EN61000-4-2,3,4,5,6,8,11, EN61547
	Norme de test stroboscopique	IEEE 1789
AUTRES	Dimension	43,2 × 0,5 mm (D × H)
	Emballage	SUR le sac
	Poids (G.W.)	42g ± 5g

Factures :

● Pilote de gradation LED à coupure de phase, plage de gradation 2-100 %

● Convient au gradateur RPC MOSFET et au gradateur FPC TRAIC

● PFC actif

● Protections : court-circuit/surtension/surintensité

● Technologie de conduction thermique au gel de silice, vent froid naturel

● Très petit volume

● Convient à l'éclairage domestique à LED et à l'éclairage commercial

● Dispositif de protection sécurisé contre l'absence de charge

● Installation économique et pratique

● se conformer aux normes mondiales de sécurité des équipements d'éclairage

● Classe de protection II

● Trois ans de garantie

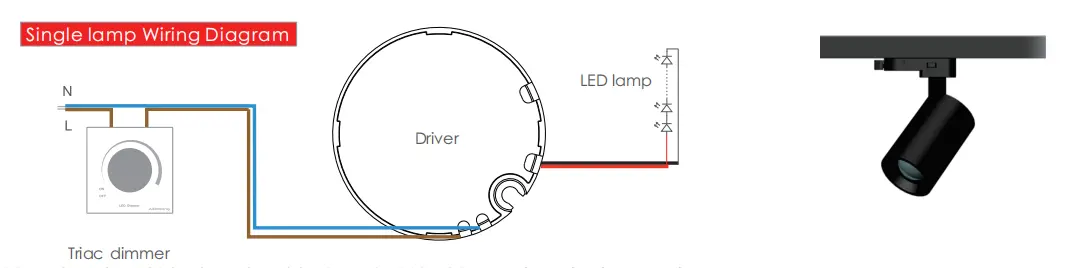

Schéma de câblage :

Câblage :

Le fil de sortie : câble PVC rouge et noir 20 AWG, longueur 200-230 mm, exigence de dénudage : 5-7 mm

Le fil d'entrée : fil à double isolation VDE marron bleu 20AW, longueur 150-160 mm, exigence de dénudage : 5-7 mm

L’utilisation du guidage :

1. Veuillez faire attention à la distinction entre l'entrée et la sortie, connectez-vous correctement, puis allumez

2. Veuillez d'abord connecter la charge de la sortie CC, ouvrez l'alimentation après vérification ; En mode courant constant, si l'alimentation est en circuit ouvert, veuillez couper l'alimentation et ne pouvez pas connecter la LED jusqu'à ce que l'énergie électrique stockée par la sortie soit libérée, sinon cela pourrait endommager la LED ;

3. Ce type d'alimentation est uniquement limité à l'utilisation des lampes LED et des lanternes, la plage de tension d'entrée est de AC200-250v, le coton d'isolation thermique et d'autres éléments qui obstruent la dissipation thermique du produit, ce qui est conforme au produit sous la tension de sortie spécifiée, la plage de courant, la température de l'environnement d'utilisation est de -20 à 45 degrés, et la surface ne peut pas couvrir les conditions de l'environnement, ce produit bénéficie de trois ans de garantie gratuite.

Les conditions anormales et les méthodes de traitement correspondantes :

1. La lampe LED ne s'allume pas après la première connexion du pilote de gradation, veuillez éteindre l'entrée CA et vérifier comme suit :.

a) Qu'il s'agisse d'un mauvais contact ou non de la sortie CC :

b) Si la polarité de la sortie CC est inversée ou si la carte LED est soudée anti ;

c) Si l'entrée CA est un mauvais contact : testez après avoir éliminé ces pannes.

2. L'appareil a une bonne connexion, les LED s'allument, mais la LED scintille, veuillez éteindre l'entrée AC, puis vérifier la sortie DC.

a) surcharge.sous charge.

b) Si les paramètres et les paramètres réels correspondent ou non.

3. Veuillez communiquer rapidement avec nous si vous avez des questions concernant l'utilisation, nous ferons de notre mieux pour résoudre les problèmes avec vous.
