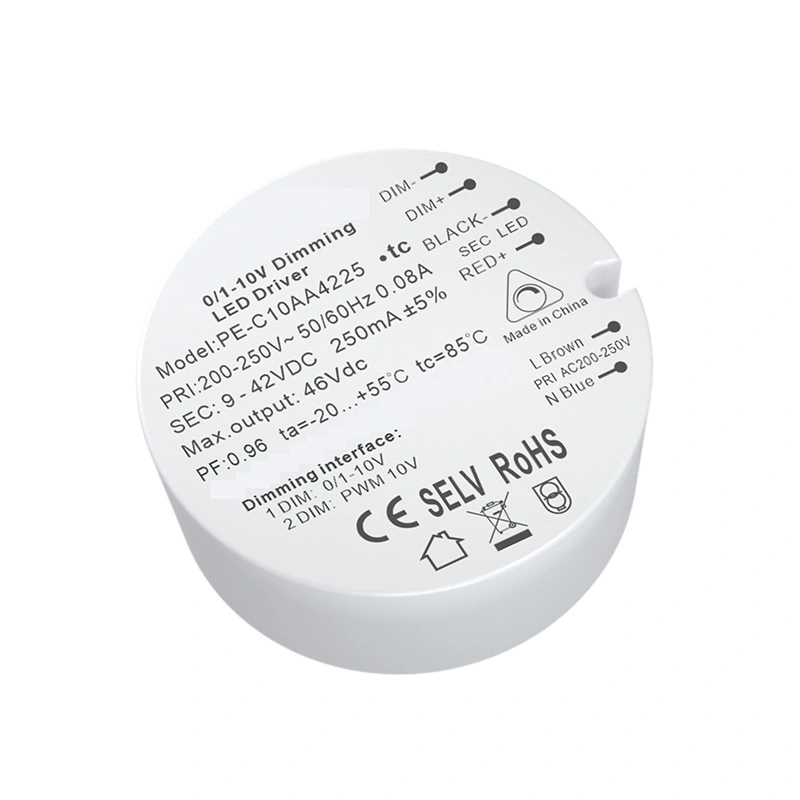

Pilote LED à intensité variable 0-10 V à courant constant 10 W

En tant que principaux fournisseurs chinois, nous proposons en gros des pilotes de LED à intensité variable Starwell 10 W à courant constant 0-10 V, alliant performances de qualité et construction élégante. Le PE-C10 adopte un contrôle de signal et un signal 0/1-10 V pour contrôler la luminosité. Les matières premières utilisées sont des marques de première ligne. La puce importée n'a pas de conception de gradation stroboscopique, ce qui correspond à une variété de produits sur le marché. Système de gradation intelligent. La sortie de gradation PWM contrôle la luminosité de la LED, contrôle avec précision la luminosité et l'écart de la température de couleur de gradation est faible.
Le processus de conduction thermique du gel de silice est adopté en interne pour rendre l'électronique. Le bilan thermique des composants est plus stable.

envoyer une demande

Vous recherchez des fournisseurs fiables de driver de LED à intensité variable 0-10 V à courant constant 10 W ? Starwell propose des quantités en vrac depuis son usine en Chine, en mettant l'accent sur un design élégant et une qualité constante.

Notre driver LED 10 W à courant constant 0-10 V à intensité variable utilise la technologie de conduction thermique en silicone en interne, ce qui permet un équilibre thermique plus stable des composants électroniques.

Spécification

Modèle		PE-C10AA42	PE-C10RA
SORTIR	Tension de sortie	25-42 Vcc	25-42 Vcc
	Tension de sortie maximale	42 Vcc	42 Vcc
	Tension de sortie à vide	46 Vcc	46 Vcc
	Courant de sortie	250mA(150-250mA)	250mA(150-250mA)
	Puissance de sortie	2,25 W ~ 10,5 W	2,25 W ~ 10,5 W
	Niveau stroboscopique	Sans scintillement
	Plage de gradation	0 ~ 100 %, gradation des LED de 0,03 %
	Fréquence de gradation PWM	>3600Hz
	Précision actuelle	±5%
	Mode mise hors tension	Signal actif, pas d'accès au signal, sortie du courant maximum défini
SAISIR	Interface de gradation	Courant d'interface de signal 0-10V 1-10V 10vpwm < 0,1mA (potentiomètre 100k pour pe-c10ra)
	Plage de tension d'entrée	200-250VCA
	Fréquence	50/60Hz
	Courant d'entrée	<0,06 A 230 V CA
	Facteur de puissance	FP>0,96/230V
	THD	230 Vac@THD < 4 % (à pleine charge)
	Efficacité(typ.)	78%
	Courant d'appel (typ.)	démarrage à froid20A@230Vac
	Anti-surtension	L-N : 1,5 kV
	Courant de fuite	<0,25mA/230Vca
ENVIRONNEMENT	Température de travail	ta : 55 °C tc : 80 °C
	Humidité de travail	20 ~ 95 % HR, sans condensation
	Température de stockage, humidité	-40 ~ 80 °C, 10 ~ 95 % HR.
	Temp. Coefficient	±0,03%/°C(0-50)°C
	Vibration	10 ~ 500 Hz, 2G 12 min./1 cycle, période de 72 min. chacun le long des axes X, Y, Z.
PROTECTION	Protection contre la surchauffe	Ajustement ou désactivation intelligent du courant de sortie si la température du PCB ≥ 110 °C, récupération automatique.
	Protection contre les surcharges	Arrêtez la sortie lorsque la puissance nominale est ≥ 102 %, récupération automatique.
	Protection contre les courts-circuits	Arrêt automatique en cas de court-circuit, récupération automatique.
	Protection hors charge	tension constante de sortie.
SÉCURITÉ et CEM	Tension de tenue	I/P-O/P : 3 750 Vca
	Résistance d'isolement	I/P-O/P : 100 MΩ/500 VDC/25 °C/70 % RH
	Normes de sécurité	CEI/EN61347-1, CEI/EN61347-2-13
	Émission CEM	EN61000-3-2 Classe C, IEC61000-3-3
	Immunité CEM	EN61000-4-2,3,4,5,6,8,11, EN61547
	Norme de test stroboscopique	IEEE 1789
AUTRES	Dimension	D43,2 × 20,5 mm (L × L × H)
	Emballage	Sac PE
	Poids (G.W.)	42g ± 5g
Remarques	1. Différence entre pe-c10aa et pe-c10ra : pe-c10aa est une gradation 0-10 V/1-10 V/PWM, et pe-c10ra est une gradation spéciale pour une résistance variable de 100 K. 2. Les paramètres mesurés sont effectués dans un environnement d'entrée 230 V AC de 25 degrés. 3. Alimentation à courant constant, dans l'état sans gradation, le courant de sortie est la valeur maximale définie 4. La tension connectée à la lampe doit être dans la plage de tension marquée de l'alimentation électrique 5. Ce produit adopte un processus de dissipation thermique au gel de silice par conduction thermique pour équilibrer la température interne et assurer la sécurité et la fiabilité du produit. 6. Distance de test de la ligne de signal : ligne blindée de 1,5 m2, 200 m avec 40 alimentations. En raison du facteur distance, la distance est allongée et le nombre de contrôles sera réduit. La longueur de la ligne de signal est L'augmentation entraînera un signal Atténuation, de sorte que le nombre de lampes contrôlables diminuera avec l'augmentation de la distance de contrôle

Caractéristiques :

Pilote de LED à intensité variable à courant constant 1,0-10 V/1-10 V

2. Tension d'entrée : 200 V-250 V à 50/60 Hz.

3. Tension de sortie : 25-42 V CC.

La sortie de contrôle numérique est adoptée sans stroboscopique

3. Refroidissement naturel par air, résistant à l'humidité, conduction thermique et processus de dissipation thermique au gel de silice4. Conception à très petit volume

5. Fonction de protection multiple

6. Le gel de silice thermoconducteur a une dissipation thermique et une résistance à la température élevées

7. Aucune conception de scintillement

Application:

1. Source de lumière LED

2. Éclairage intelligent de villa

3. Le système d'éclairage intelligent sans fil est accessible

4. Éclairage du musée

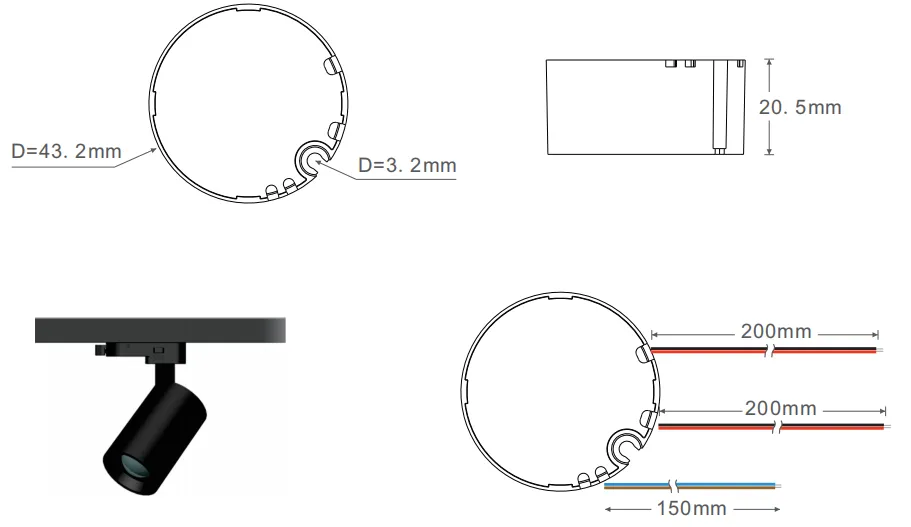

Dimensions :

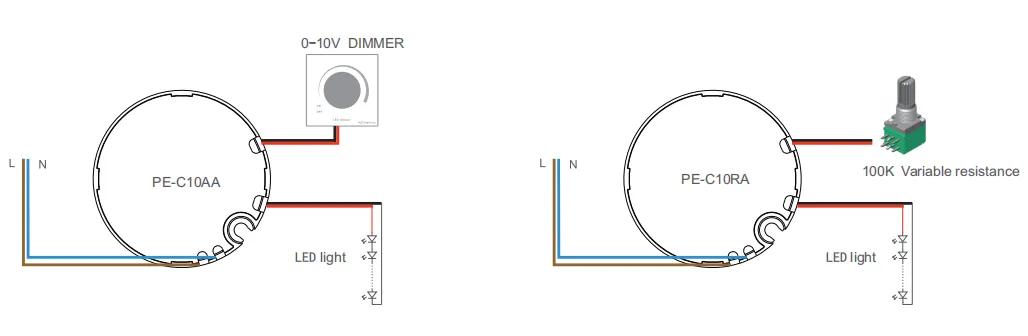

Câblage :

Mode d'emploi :

La borne d'entrée du produit est connectée à la ligne sous tension AC L et à la ligne zéro n, et la borne de sortie est câblée selon l'identification du produit. Faites attention aux pôles positifs et négatifs.

1. Lorsque vous utilisez cette alimentation, veuillez faire attention à distinguer l'extrémité d'entrée et l'extrémité de sortie. Veuillez câbler correctement et allumer seulement après vérification.

2. Veuillez d'abord connecter la charge à la sortie CC, confirmer qu'elle est correcte, puis connecter l'alimentation.

3. La plage de tension d'entrée du produit est de ac20-250v, qui est utilisée dans la plage de charge spécifiée et la température ambiante est de-20 à + 55, dans l'environnement qui répond aux conditions de service du produit,

le produit bénéficie d'une garantie gratuite de 3 ans. Solutions aux problèmes courants lors de l'utilisation :

1. Le produit ne fonctionne pas lorsqu'il est allumé : 1. Vérifiez si la conduite de pression est correctement connectée,

2. Si la ligne de contrôle du signal est correcte,

3. Si l'entrée et la sortie sont mal connectées

4. Vérifiez si la ligne de signal est court-circuitée (si le signal lumineux peut être allumé lorsqu'il est déconnecté).

2. Puisque l'alimentation est contrôlée par le numéro de ligne basse tension, des lignes de signal blindées doivent être utilisées autant que possible.

possible dans l'utilisation réelle pour assurer la quantité et la distance de contrôle.

Différence entre 0-10V et 1-10V :

1. Lorsque vous utilisez cette alimentation, veuillez faire attention à distinguer l'extrémité d'entrée et l'extrémité de sortie. Veuillez câbler

correctement et allumez-le seulement après vérification.

2. Veuillez d'abord connecter la charge à la sortie CC, confirmer qu'elle est correcte, puis connecter l'alimentation.

3. La plage de tension d'entrée du produit est de ac20-250v, qui est utilisée dans la plage de charge spécifiée et la température ambiante est de-20 à + 55,

Dans l'environnement répondant aux conditions de service du produit, le produit bénéficie d'une garantie gratuite de 3 ans.

Solutions aux problèmes courants lors de l'utilisation :

1. Le produit ne fonctionne pas lorsqu'il est allumé : 1. Vérifiez si la conduite de pression est correctement connectée,

2. Si la ligne de contrôle du signal est correcte,

3. Si l'entrée et la sortie sont mal connectées

4. Vérifiez si la ligne de signal est court-circuitée (si le signal lumineux peut être allumé lorsqu'il est déconnecté).

2. Puisque l'alimentation est contrôlée par le numéro de ligne basse tension, des lignes de signal blindées doivent être utilisées autant que possible.

autant que possible dans l'utilisation réelle pour assurer la quantité et la distance de contrôle.
