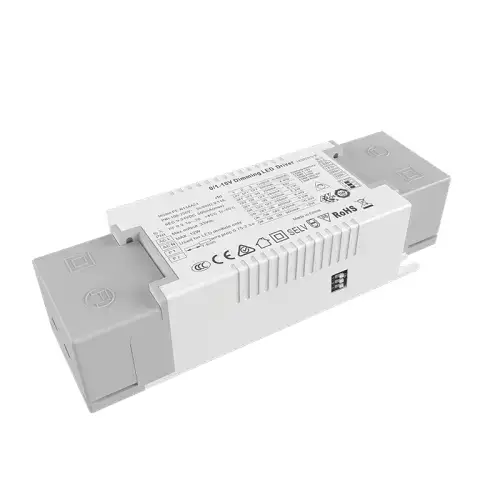

Driver LED à intensité variable 10 W à courant constant 0/1-10 V CCT

Le pilote de LED à intensité variable CCT 0/1-10 V à courant constant 10 W de haute qualité de Starwell Factory est doté d'un contrôle de signal à deux canaux, un canal est de 0/1 à 10 V pour contrôler la luminosité, l'autre canal est de 0/1 à 10 V pour contrôler la température de couleur, le processeur contrôle la courbe de gradation et le contrôle de fréquence mixte.

envoyer une demande

En tant que fabricant professionnel, Starwell souhaite vous fournir un pilote de LED à intensité variable CCT 10 W à courant constant 0/1-10 V de haute qualité. Pour obtenir une perception visuelle de la luminosité, les matières premières utilisées sont des marques de première ligne, une conception de gradation ultra profonde de puce importée, correspondant à une variété de systèmes de gradation intelligents sur le marché. Contrôle précis de la température de couleur, conception de très petite taille (si le système est un mode de température de couleur mixte avec deux canaux de réglage de la luminosité en même temps, il doit personnaliser le programme).

Spécification

Modèle		PE-FN10ACA42	PE-FN20ACA42
SORTIR	Tension de sortie	9-42 Vcc 9-41 Vcc 9-37 Vcc 9-33 Vcc 9-28 Vcc	9-42 Vcc
	Tension de sortie maximale	42 Vcc	42 Vcc
	Tension de sortie à vide	45 Vcc	45 Vcc
	Courant de sortie	120/180/200/240/270/300/350mA	200/250/280/300/350/400/450/500mA
	Puissance de sortie	1,5W ~ 9,8W	2W~21W
	Niveau stroboscopique	Pas de scintillement
	Plage de gradation	0 ~ 100 %, LED démarre à 0,03 % possible.
	Fréquence de gradation PWM	>3600 Hz
	Précision actuelle	±5%
	Mode mise hors tension	Aucun signal de sortie de luminosité maximale
SAISIR	Interface de gradation	Courant d'interface de signal 0-10V 1-10V <2ma
	Plage de tension d'entrée	200-250VCA
	Fréquence	50/60 Hz
	Courant d'entrée	<0,045A ca230v	<0,055A ac230v
	Facteur de puissance	PF>0,94/230 V CA (à pleine charge)	PF>0,95/230 V AC (à pleine charge)
	THD	230Vac@THD <14% (à pleine charge)
	Efficacité (typ.)	81%	86%
	Courant d'appel (typ.)	démarrage à froid25A@230Vac
	Anti-surtension	L-N : 1,8 kV
	Courant de fuite	<0,25mA/230Vca
ENVIRONNEMENT	Température de travail	ta : 45 ° C tc : 80 °C
	Humidité de travail	20 ~ 95 % HR, sans condensation
	Température de stockage, humidité	-40 ~ 80 °C, 10 ~ 95 % HR.
	Coefficient de température	±0,03%/°C(0-50)°C
	Vibration	10 ~ 500 Hz, 2G 12 min./1 cycle, période de 72 min. chacun le long des axes X, Y, Z.
PROTECTION	Protection contre la surchauffe	Ajustement ou désactivation intelligent du courant de sortie si la température du PCB ≥ 110 °C, récupération automatique.
	Protection contre les surcharges	Arrêtez la sortie lorsque la puissance nominale est ≥ 102 %, récupération automatique.
	Protection contre les courts-circuits	Arrêt automatique en cas de court-circuit, récupération automatique.
	Protection hors charge	tension constante de sortie.
SÉCURITÉ et CEM	Tension de tenue	I/P-O/P : 3 750 Vca
	Résistance d'isolement	I/P-O/P : 100 MΩ/500 VDC/25 °C/70 % RH
	Normes de sécurité	CEI/EN61347-1, CEI/EN61347-2-13
	Émission CEM	/
	Immunité CEM	/
	Norme de test stroboscopique	IEEE 1789
AUTRES	Dimension	130 × 37 × 22,6 mm (L × L × H)
	Emballage	Sac PE
	Poids (G.W.)	85g ± 10g

Caractéristiques :

1. intégrer plusieurs interfaces de gradation et de correspondance des couleurs, réglage de la luminosité 2.0/1-10v, température de correspondance des couleurs

3. sortie de contrôle numérique sans stroboscopique

4. Plage d'entrée CA 200-250 V

5. Refroidissement naturel par air, processus de dissipation thermique en silicone résistant à l'humidité et conducteur de chaleur

6. conception à gradation profonde

7. plusieurs fonctions de protection

8. conception de sertissage, pratique et rapide

Application:

1. Source de lumière LED bicolore

2. Éclairage intelligent de villa

3. Le système d'éclairage intelligent sans fil est accessible

4. éclairage du musée

5. éclairage commercial haut de gamme

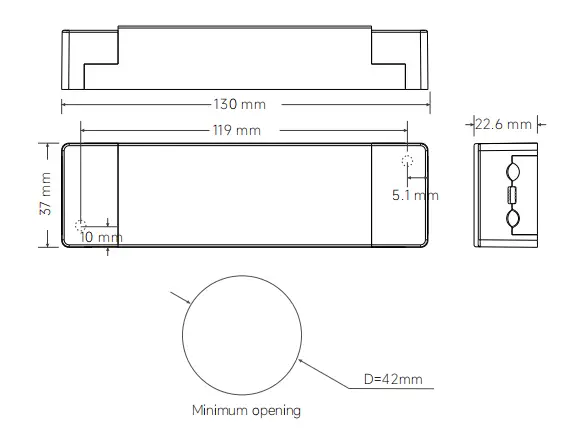

Dimensions :

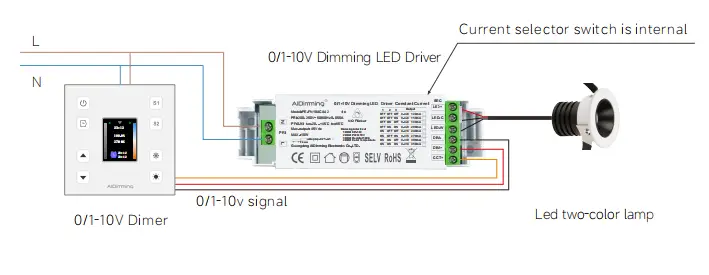

Câblage :

1. Câblage de la borne d'entrée : convient pour un calibre de fil de 22 AWG à 14 AWG (0,5 mm2 à 1,5 mm2), le dénudage nécessite un étain de 9 à 10 mm.

2. Câblage de la borne de sortie : convient pour un calibre de fil de 22 AWG à 12 AWG (0,5 mm2 à 1,5 mm2), le dénudage nécessite un étain de 6 à 7 mm.

3. Câblage du terminal de sortie : le pôle positif de la LED de sortie est la borne commune, et la LED à trois fils peut

être connecté à l’un des pôles positifs.

Mode d'emploi :

Sauf indication contraire, toutes les spécifications et paramètres sont mesurés à une entrée de 230 V CA, une charge nominale et une température ambiante de 25 ℃.

Température

Ce produit dispose d'un capuchon de ligne de presse à l'entrée, avec serrage autobloquant, il peut être ouvert avec un tournevis, puis vous

verra le terminal d'entrée connecté à la ligne AC L et à la chaux nulle N, le terminal de sortie se connecte a selon le

étiquette du produit, remarquez les pôles positif et négatif.

**1 : veuillez faire attention à la distinction entre l'entrée et la sortie, connectez-vous correctement, puis allumez

**2 : veuillez d'abord connecter la charge de la sortie CC, ouvrez le pilote après vérification ; en mode courant constant, si la puissance

allumé en circuit ouvert, veuillez éteindre le pilote et ne pouvez pas connecter la LED jusqu'à ce que l'énergie électrique stockée par la sortie

relâchez, sinon cela pourrait endommager la LED ;

**3. Ce type de pilote est uniquement limité à l'utilisation des lampes LED, la plage de tension d'entrée est de AC200-250V, l'isolation thermique

coton et autres articles qui obstruent la dissipation thermique du produit, qui est conforme au produit sous les spécifications

tension de sortie, plage de courant, la température de l'environnement d'utilisation est de-20 à 45 degrés et la surface ne peut pas couvrir le

conditions environnementales, ce produit bénéficie de 5 ans de garantie gratuite.

1. La lampe LED ne s'allume pas après la première connexion du pilote de gradation, veuillez éteindre l'entrée AC et vérifier

comme suit :

1) si oui ou non un mauvais contact de sortie CC ;

2) si la polarité de sortie CC est inversée ou si la carte LED est anti-soudée ;

3) si l'entrée CA est un mauvais contact, testez après avoir éliminé ces pannes ;

2. L'appareil a une bonne connexion, les LED s'allument, mais la LED scintille, veuillez éteindre l'entrée AC et vérifier comme suit :

1) si les paramètres et les paramètres réels correspondent ou non.

2) .Veuillez communiquer avec nous en temps opportun si vous avez des questions concernant l'utilisation, nous ferons de notre mieux pour résoudre les problèmes avec vous.

Différence entre 0-10V et 1-10V :

1. Lorsque le variateur 0/10 V est réglé sur 10 V maximum, le courant de sortie atteindra 100 % de la puissance de sortie et la luminosité atteindra 100 %. Lorsque le variateur 0-10 V est ajusté à 0 V, le courant sera le

minimum, et la lumière sera éteinte ; Lorsque la gradation 1-10 V est ajustée à 1 V, le courant est le minimum et la lumière est éteinte.

2. Différence entre la gradation 0-10 V et 1-10 V : tension de démarrage et de fermeture différente, 0-10 V est allumé à 0,7 V,

(la luminosité minimale) 1-10 V est allumé à 1,2 V (la luminosité minimale).

3. Pilote de gradation numérique 0-10 V et 1-10 V, identification automatique, deux modes de gradation.

4. Le même circuit de signal contrôle la lumière et l'obscurité en même temps.

5. Le gradateur (système de gradation) est divisé en signaux de gradation 0-10 V et 1-10 V.

6. La compatibilité de gradation est liée à la distance de contrôle de la ligne de signal et au nombre d'alimentations de contrôle.

Si le nombre est trop grand ou si la ligne de signal est trop longue, des problèmes tels que l'impossibilité de régler plus bas et l'impossibilité de régler se produiront.
